傳動鏈輪CHC-120

描述

齒數
NO
OF
TEETH 節徑
PITCH
DIA
DP 外徑
OUTSIDE
DIA

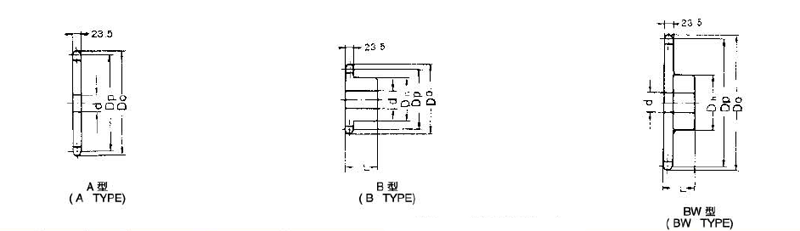

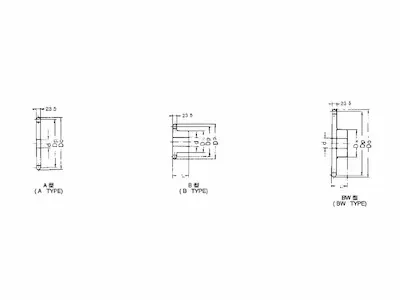

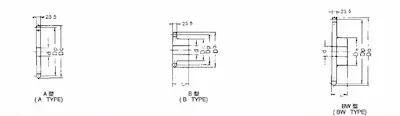

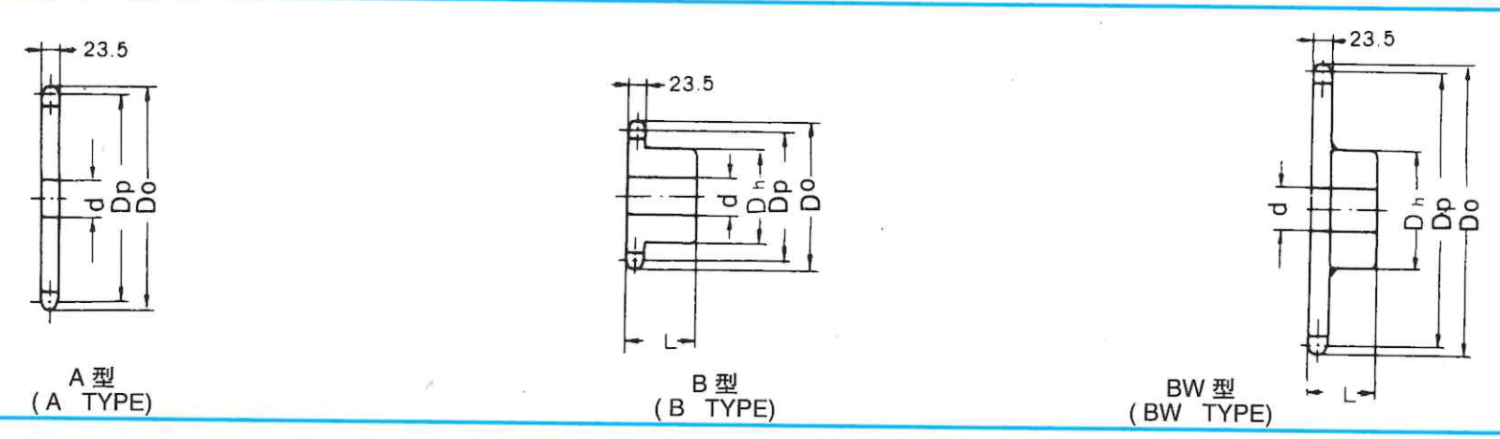

DO A型 B型 BW型
孔徑
BORE:d 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L
10 123.29 140 25 1.80 S45C 25 50 88 65 2.82 S45C
11 135.24 158 25 2.20 25 55 100 65 4.00
12 147.21 165 25 2.60 25 60 100 65 4.80
13 159.20 177 25 3.20 25 60 100 65 5.00
14 171.22 190 25 3.60 25 65 107 65 6.30
15 183.25 202 25 4.20 25 70 117 65 7.80
16 195.29 214 25 5.00 25 70 117 65 8.40
17 207.35 227 25 5.60 25 70 117 65 9.10
18 219.41 239 25 6.20 25 70 117 65 9.90
19 231.48 251 25 7.00 25 70 117 65 10.70
20 243.55 263 25 7.80 25 80 127 65 12.10
21 255.63 276 25 8.90 25 80 127 70 13.00
22 267.72 288 30 9.80 30 80 127 70 13.40
23 279.80 300 30 10.50 30 80 127 70 14.20
24 291.90 312 30 11.50 30 80 127 70 15.20
25 303.99 324 30 12.60 30 80 127 70 16.20
26 316.09 337 30 14.00 30 80 127 70 17.20
27 328.19 349 30 15.50 30 80 127 70 19.20
28 340.29 361 30 16.50 30 85 137 70 20.90
29 352.39 373 30 18.00 30 85 137 70 21.00
30 364.50 385 30 19.00 30 85 137 70 23.20
31 376.60 398 30 20.30 30 85 137 70 24.10 Q235A
或
35#
(SS41
or
S45C)
32 388.71 410 30 21.50 30 85 137 70 25.70
33 400.82 422 30 22.40 30 85 137 70 26.80
34 412.93 434 30 24.50 30 85 137 70 28.20
35 425.04 446 30 26.00 30 85 137 70 29.70
36 437.15 458 30 27.50 30 85 137 70 30.00
37 449.26 470 30 30 85 137 70
38 461.38 483 30 31.00 30 85 137 70 31.40
39 473.49 495 30 30 85 137 70
40 485.60 507 30 34.00 30 90 147 80 38.20
41 497.72 519 30 30 90 147 80
42 509.84 531 30 38.00 30 90 147 80 42.00
43 521.95 543 30 30 90 147 80
45 546.19 568 30 43.00 30 90 147 80 47.60
48 582.54 604 30 49.00 30 90 147 80 53.00
50 606.78 628 30 54.00 30 90 147 100 53.80
54 655.26 677 30 60.00 30 90 147 100 54.70
55 667.38 689 30 30 90 147 100
56 679.50 701 30 30 90 147 100
57 691.63 713 30 30 90 147 100
58 703.75 726 30 30 90 147 100
60 727.99 750 30 71.5 30 90 147 100 67.80
65 788.60 811 30 89.2 30 90 147 100 78.90
70 849.22 871 30 104.00 30 105 167 112 82.30
75 909.84 932 30 119.00 30 105 167 112 90.40

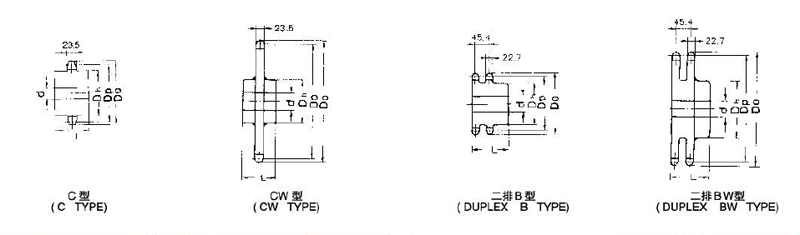

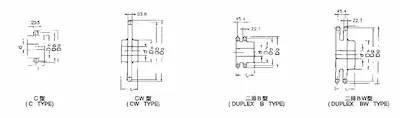

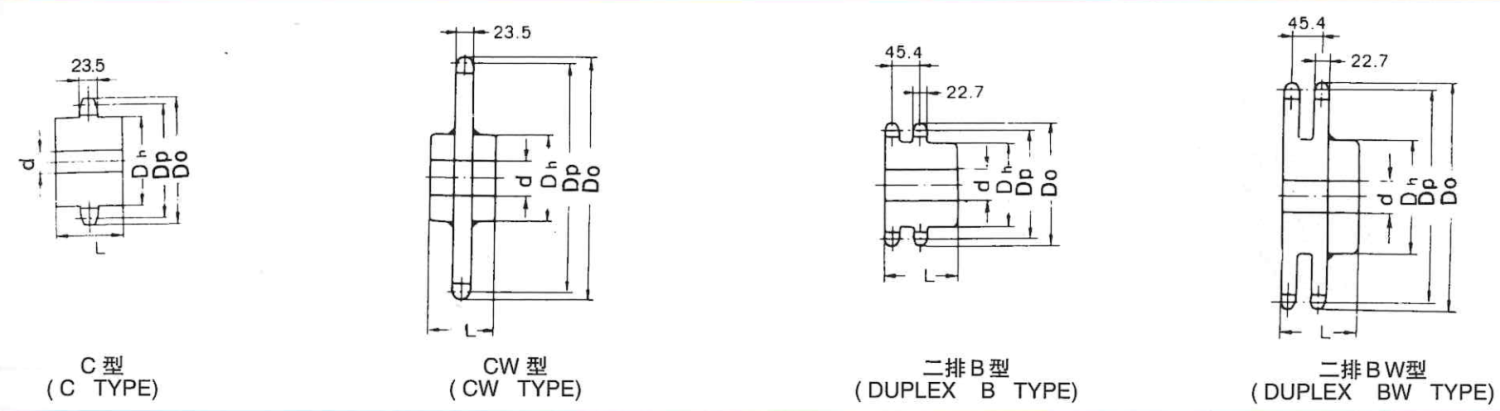

齒數
NO
OF
TEETH 新B型 C型 CW型
孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L 最小
MIN 最大
MAX 直徑
Dh 長度
L
10 25 50 78 56 2.82 S45C 25 51 78 60 S45C
11 25 60 91 56 3.54 25 60 90 60
12 25 66 98 56 4.14 25 63 100 60
13 25 66 98 56 4.74 25 70 115 70
14 25 70 107 56 6.04 25 78 125 70
15 25 80 117 63 7.07 25 88 140 70
16 25 80 117 63 8.55 25 93 150 70
17 25 80 117 63 9.15 25 100 165 70
18 25 80 117 63 9.75 25 105 170 70
19 25 80 117 63 10.6 25 110 180 70
20 25 85 127 63 11.4 25 125 200 70
21 25 85 127 63 12.5 25 70 117 70 12.7
22 30 85 127 63 13.3 30 80 127 80 15.2
23 30 85 127 63 14.0 30 80 127 80 16.3
24 30 85 127 63 15.0 30 80 127 80 17.5
25 30 85 127 63 16.0 30 80 127 80 18.5
26 30 85 127 63 17.5 30 80 127 80 19.6
27 - - - - - 30 80 127 100 21.1
28 30 90 137 71 21.2 30 80 127 100 22.1
29 - - - - - 30 80 127 100 23.6
30 30 90 137 71 23.7 30 85 137 100 27.4
31 - - - - - SS41 30 85 137 100 28.7 CW型
Q235A
(CW TYPE
SS41)
32 30 90 137 71 26.2 30 85 137 100 29.9
33 - - - - - 30 85 137 100 30.8
34 - - - - - 30 85 137 100 32.9
35 30 90 137 71 30.7 30 85 137 100 34.4
36 30 90 137 71 32.2 30 85 137 100 35.9
37 - - - - - - - - - -
38 30 90 137 71 35.7 30 85 137 100 40.2
39 - - - - - - - - - -
40 30 100 147 80 40.8 30 85 137 100 42.4
41 - - - - - - - - - -
42 30 100 147 80 44.8 30 85 137 100 46.6
43 - - - - - - - - - -
45 30 100 147 80 49.8 30 85 137 100 51.4
48 30 100 147 80 55.8 30 85 137 100 57.5
50 30 100 147 80 60.8 30 85 137 100 64.6
54 30 100 147 80 66.8 30 85 137 120 70.1
55 - - - - - 30 85 137 100 72.5
56 - - - - - - - - - -
57 - - - - - - - - - -
58 - - - - - - - - - -
60 30 110 167 112 85.4 30 85 137 120 85.1
65 - - - - - 30 100 157 140 103.00
70 30 110 167 112 106.4 30 100 157 140 118.00
75 30 110 167 112 137.4 30 100 157 140 133.00

齒數
NO
OF
TEETH 2排B型 2排BW型 2排B型 2排新B型
孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L 最小
MIN 最大
MAX 直徑
Dh 長度
L
10 26 50 80 100 6.00 B型
(B TYPE
S45C) 26 50 80 100 5.35 S45C
11 26 55 90 100 7.10 26 55 90 100 6.78
12 28 65 100 100 8.80 28 65 100 100 8.01
13 28 75 115 100 11.10 28 70 115 100 10.3
14 28 80 120 100 11.40 28 80 120 100 11.6
15 28 85 120 100 13.20 28 80 120 100 12.7
16 28 90 140 100 14.40 28 90 140 100 16.0
17 28 90 140 100 15.70 28 90 140 100 17.2
18 28 100 150 100 18.00 28 100 150 100 19.4
19 28 100 150 100 19.40 28 100 150 100 20.9
20 28 100 150 100 21.00 28 100 150 100 22.7
21 28 100 150 100 22.60 BW型
Q235A
(BW TYPE
SS41) 28 100 150 100 24.2 SS41
22 30 100 147 100 32.60 30 105 157 100 27.2
23 30 100 147 100 35.40 30 105 157 100 28.6
24 30 100 157 100 31.00 30 105 157 100 30.6
25 30 100 157 100 38.00 30 105 157 100 32.6
26 30 100 157 100 40.00 30 105 157 100 35.6
27 30 100 157 100
28 30 100 157 100 42.60 30 105 157 100 40.6
29 30 100 157 100
30 30 100 157 100 43.90 30 105 157 100 45.6
31 30 100 157 100
32 30 100 157 100 52.00 30 110 167 100 51.6
33 30 100 157 100
34 30 100 157 100
35 30 100 157 100 56.80 30 110 167 100 62.5
36 30 100 157 100
38 30 115 157 100
40 30 115 117 100 81.30 30 115 117 125 82.6
42 30 115 117 100
45 30 115 117 110 98.50 30 115 177 125 100.5
48 30 115 117 110 110.00 30 115 177 125 112.6
50 30 115 117 110 126.00 30 115 177 125 122.6
54 30 115 117 110 129.00 30 115 177 125 134.6
55 30 115 117 110 130.00
60 30 115 117 110 131.60 30 115 177 125 157.6
