傳動鏈輪CHC-140

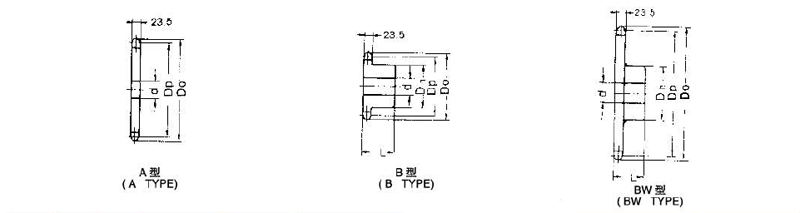

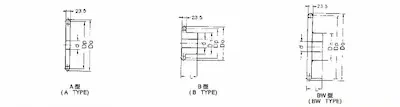

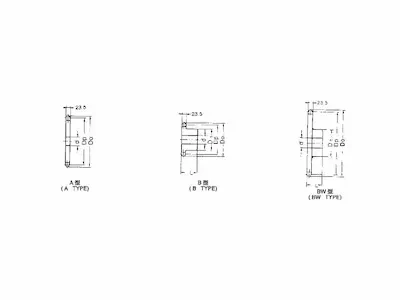

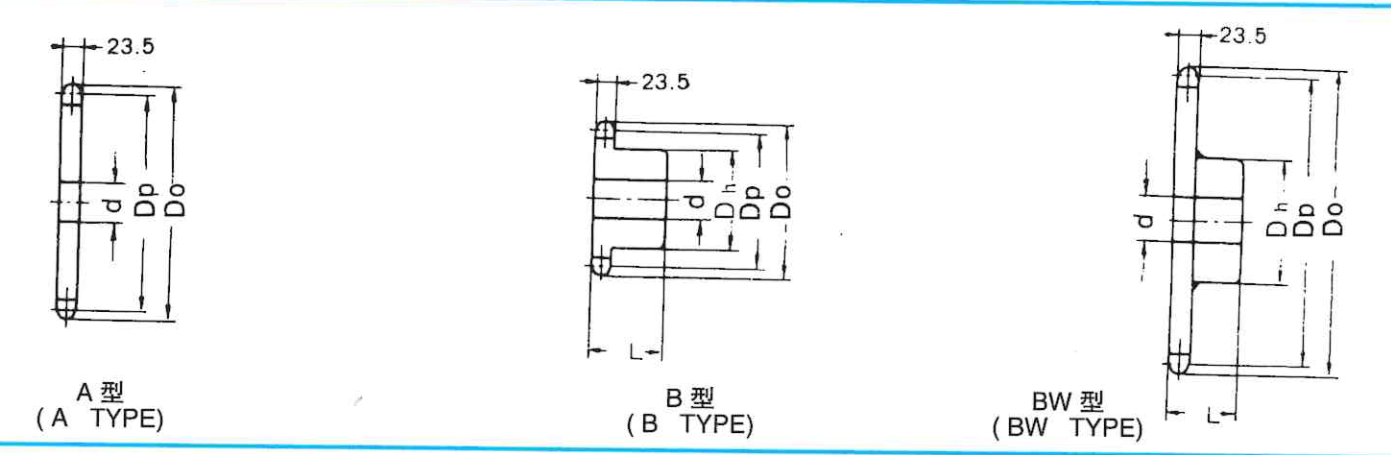

齒數 NO OF TEETH	節徑 PITCH DIA DP	外徑 OUTSIDE DIA DO	A型			B型 BW型
			孔徑 BORE:d	概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
						最小 MIN	最大 MAX	直徑 Dh	長度 L
10	143.84	163	25	2.90	Q235A (SS41)	25	60	91	65	4.40	S45C
11	157.78	178	25	3.40		25	73	106	65	5.50
12	171.74	193	25	4.00		25	80	117	65	6.60
13	185.74	207	25	4.70		25	80	117	65	7.90
14	199.76	221	25	5.50		25	89	127	65	9.30
15	213.79	236	25	6.30		25	89	127	70	10.10
16	227.84	250	25	7.20		25	89	127	70	11.00
17	241.91	264	25	8.10		25	89	127	70	12.00
18	255.98	279	25	9.10		25	89	127	70	13.00
19	270.06	293	25	10.30		25	95	137	71	15.60
20	284.15	307	25	11.40		25	95	137	71	16.70
21	298.24	322	25	12.60		30	95	137	71	17.90
22	312.34	336	30	13.80		30	95	137	71	18.40
23	326.44	350	30	15.10		30	95	137	71	18.90
24	340.54	364	30	16.40		30	95	137	71	20.90
25	354.65	379	30	17.80		30	103	147	80	24.10
26	368.77	393	30	19.20		30	103	147	80	25.50
27	382.88	407	30	20.70		30	103	147	80	27.10
28	397.00	421	30	22.20		30	103	147	80	29.20
29	411.12	435	30	23.80		30	103	147	80
30	425.24	450	30	25.50		30	103	147	80	31.50
31	439.37	464	30	27.20		30	103	147	80
32	453.49	478	30	29.00		30	110	157	90	34.00
33	467.62	492	30	30.80		30	110	157	90
34	481.75	506	30	32.70		30	110	157	90	39.70
35	495.88	521	30	34.60		30	110	157	90	40.10
36	510.01	535	30	36.90		30	110	157	90
37						30	110	157	90
38	538.27	563	30	41.00		30	110	157	90
39						30	110	157	90
40	566.54	591	30	45.40		30	110	157	90	53.10
41						30	110	157	90
42	594.81	620	30	50.00		30	110	157	90
43						30	110	157	90
44						30	110	157	90
45	637.22	662	30	57.30		30	118	167	100	67.60
46						30	118	167	100
48	679.63	705	30	65.20		30	118	167	100	74.30
49						30	118	167	100
50	707.91	733	30	70.60		30	118	167	100	79.70
54	764.47	789	30	82.70		30	118	167	100	91.80	Q235A 或 (SS41 or S45C)
55	778.61	804	30	85.70		30	118	167	100
60	849.32	875	30	120.00		30	118	167	110	111.20

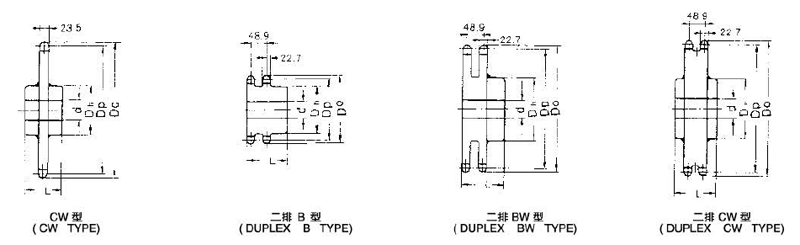

齒數 NO OF TEETH	新B型						C型 CW型
	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
	最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
10	25	60	91	56	4.40	S45C						CW型 Q235A (CW TYPE SS41)
11	25	70	106	56	5.52
12	25	80	117	56	6.66
13	25	80	117	63	7.93
14	25	85	127	63	9.31
15	25	85	127	63	10.1
16	25	85	127	63	11.0
17	25	85	127	63	11.9
18	25	85	127	63	12.9
19	25	90	137	71	15.6
20	25	90	137	71	16.7
21	30	90	137	71	17.6	SS41	25	80	127	70	19.10
22	30	90	137	71	18.9		30	85	137	100	20.00
23	30	90	137	71	20.1		30	85	137	100	21.10
24	30	90	137	71	21.4		30	85	137	100	23.20
25	30	100	147	80	24.9		30	90	147	110	25.80
26	30	100	147	80	26.0		30	90	147	110	27.30
27	30	100	147	80	27.8		30	90	147	110	28.80
28	30	100	147	80	29.3		30	90	147	110	30.40
29							30	90	147	110
30	30	100	147	80	32.6		30	90	147	110	33.60
31							30	90	147	110
32	30	100	157	90	38.6		30	90	147	110	36.10
33							30	90	147	110
34	30	100	157	90	42.3		30	90	147	110
35	30	100	157	90	44.2		30	100	165	120	43.20
36							30	100	165	120	47.20
37							-	-	-	-	-
38							30	100	165	120	50.50
39							-	-	-	-	-
40	30	100	157	90	55.1		30	100	165	120	58.70
41							-	-	-	-	-
42							30	100	165	120	63.30
43							-	-	-	-	-
44							-	-	-	-	-
45	30	110	167	100	64.8		30	100	165	120	69.00
46							-	-	-	-	-
48	30	110	167	100	73.6		30	100	165	120	78.30
49							-	-	-	-	-
50	30	110	167	100	78.1		30	120	190	140	84.50
54	38	110	167	100	90.2		30	120	190	140	108.00
55							30	120	190	140
60	38	110	167	112	109.4		30	120	190	140	127.00

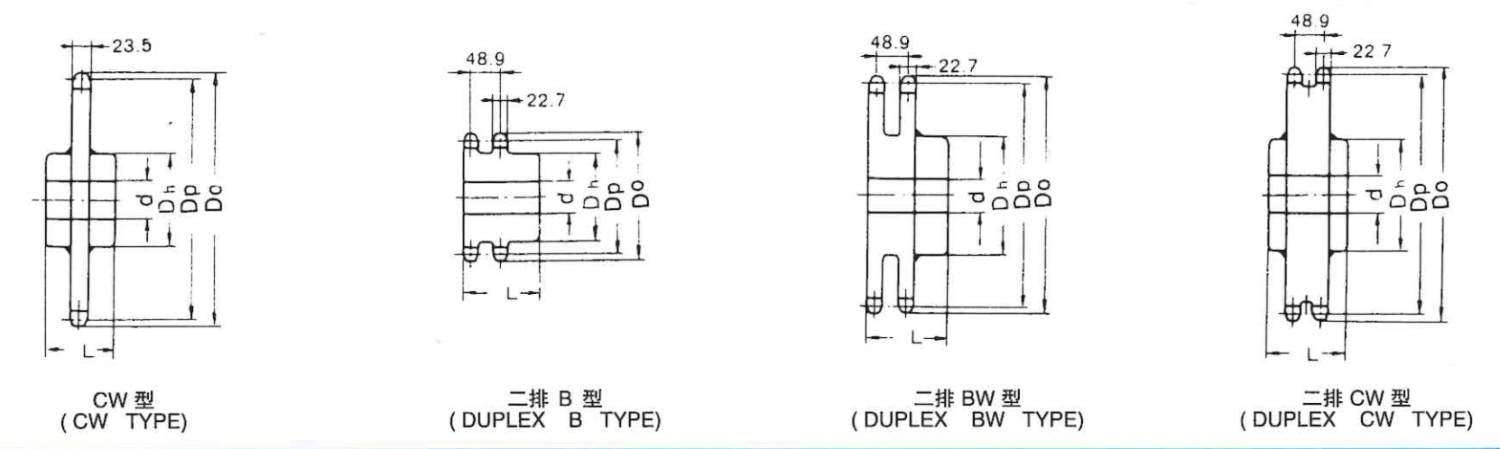

齒數 NO OF TEETH	2排B型  2排BW型						2排CW型
	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
	最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
10	28	55	88	100	8.80	BW型 (B TYPE S45C)						CW型 Q235A (CW TYPE SS41)
11	28	65	103	100	10.20
12	28	70	117	100	12.60
13	28	85	137	110	16.70
14	28	85	137	110	18.90
15	28	90	147	120	23.30
16	28	90	147	120	25.80
17	28	90	147	125	29.20
18	28	100	157	125	33.00
19	28	100	157	125	36.40
20	28	100	157	125	39.60
21	28	100	157	125	43.10
22	32	100	167	125	47.40		32	100	167	125	47.40
23	32	100	167	125	51.30		32	100	167	125	51.30
24	32	100	167	125	55.00		32	100	167	125	55.00
25	32	100	167	125	59.20		32	100	167	125	59.20
26	32	100	167	125	63.50		32	100	167	125	63.50
27	32	100	167	125			32	100	167	125
28	32	100	167	125	72.40		32	100	167	125	72.40
29	32	100	167	125			32	100	167	125
30	32	110	177	130	84.40		32	110	177	130	84.40
31	32	110	177	130			32	110	177	130
32	32	110	177	130	95.00		32	110	177	130	95.00
33	32	110	177	130			32	110	177	130
34	32	110	177	130			32	110	177	130
35	32	110	177	130	112.00		32	110	177	130	112.00
36	32	110	177	130			32	110	177	130
38	32	110	177	130			32	120	187	135
40	32	120	187	135	145.00		32	120	187	135	145.00
42	32	120	187	135		BW型 Q235A (BW TYPE SS41)	32	120	187	135
45	32	120	187	135	183.00		32	120	187	135	183.00
48	32	120	187	135	205.00		32	120	187	135	205.00
50	32	120	187	135	221.00		32	120	187	135	221.00
54	32	120	187	135	255.00		32	120	187	135	255.00
55	32	120	187	135			32	120	187	135
60	32	120	187	135	317.00		32	120	187	135	317.00
