傳動鏈輪CHC-240

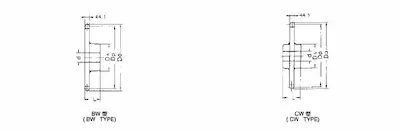

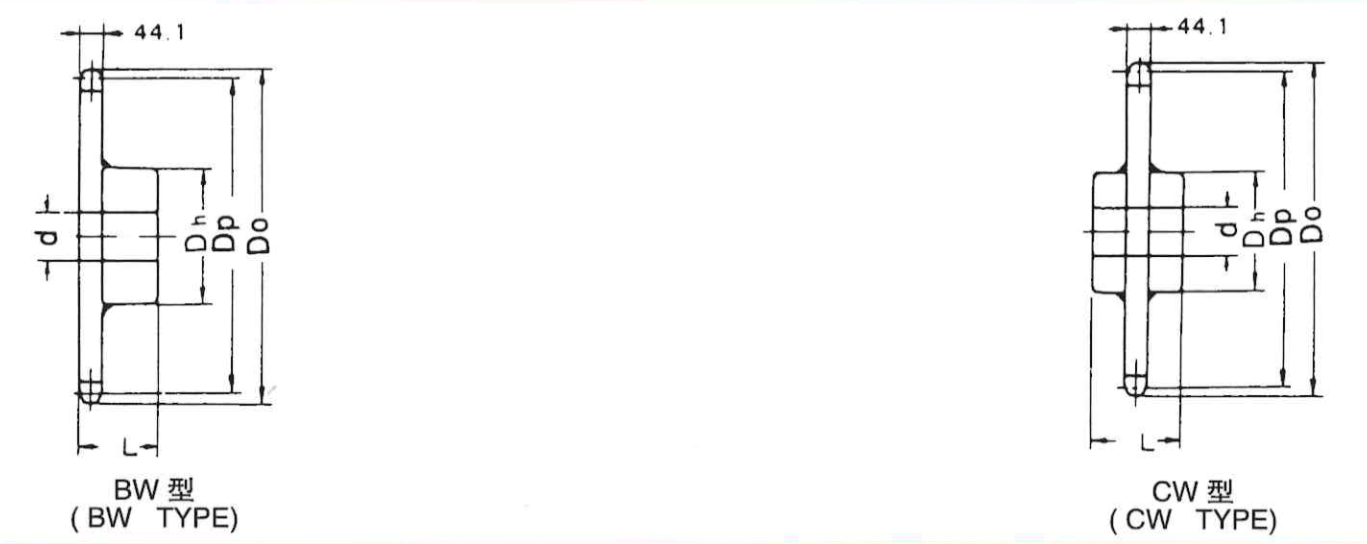

齒數 NO OF TEETH	節徑 PITCH DIA DP	外徑 OUTSIDE DIA DO	BW型						CW型
			孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
			最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
11	270.47	305	68	110	177	100	27.9	BW型 Q235A (BW TYPE ​SS41)						CW型 Q235A (CW TYPE SS41)
12	294.41	330	68	120	187	100	32.9
13	318.41	355	68	120	187	100	36.9
14	342.44	380	68	120	187	100	41.1
15	366.50	404	68	120	187	100	45.7
16	390.59	429							68	125	197	105	54.7
17	414.70	453							68	125	197	105	60.0
18	438.82	478							68	125	197	105	66.7
19	462.95	502							68	125	197	105	71.3
20	487.11	527							68	125	197	105	77.5
21	511.26	551							68	125	197	105	83.9
22	535.43	576							68	125	197	105	90.7
23	559.61	600							68	125	197	105	98.4
24	583.79	625							68	125	197	105	106.0
25	607.98	649							68	125	197	105	114.0
30	728.99	771							83	145	227	160	175.0
35	850.07	892							83	145	227	160	228.0
40	971.21	1014							88	155	247	170	295.0
45	1092.37	1135							88	155	247	170	362.0
50	1213.56	1257							88	155	247	170	440.0
