傳動鏈輪CHC-35

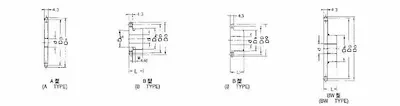

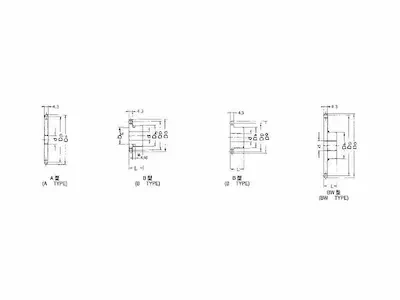

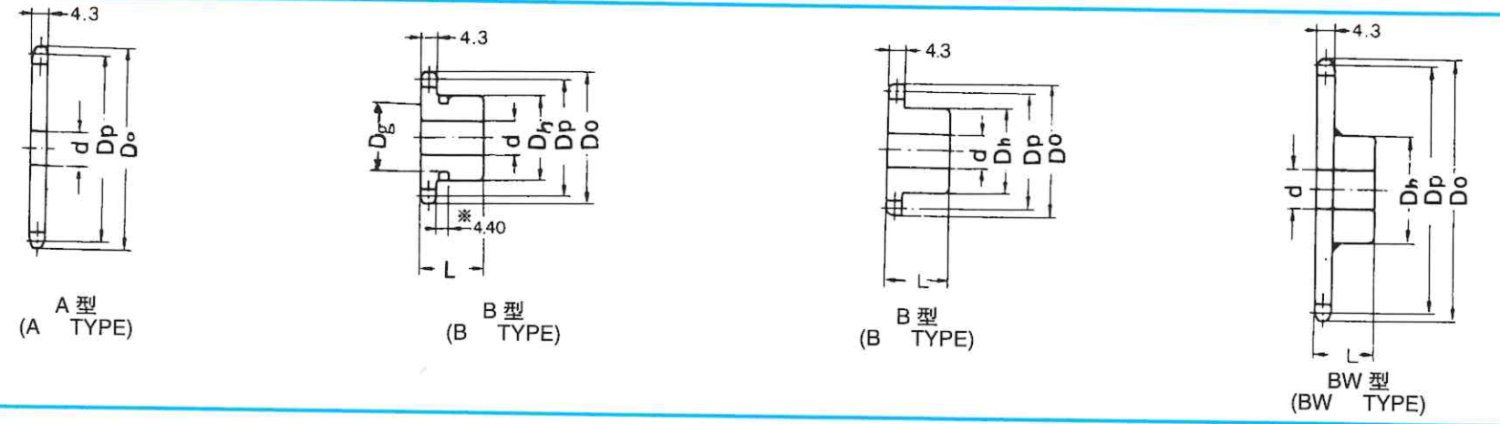

描述

齒數
NO
OF
TEETH 節徑
PITCH
DIA
DP 外徑
OUTSIDE
DIA
DO A型 B型 BW型
孔徑
BORE:d 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L
8 24.88 28 9 0.02 Q235A
(SS41) 8 10 0.02 S45C
9 27.84 31 9 0.02 8 11 22 20 0.06
10 30.84 35 9 0.02 8 12 26 20 0.08
11 33.81 38 9 0.03 8 14 27 20 0.09
12 36.80 41 9 0.03 9 16 31 20 0.12
13 39.80 44 9 0.04 9 18 *32 20 0.12
14 42.81 47 9 0.04 9 16 32 20 0.12
15 45.81 51 9 0.05 9 22 35 20 0.16
16 48.82 54 9 0.05 9 23 37 20 0.19
17 51.84 57 10 0.07 11 25 41 20 0.22
18 54.85 60 10 0.07 11 28 44 20 0.25
19 57.87 63 10 0.09 11 29 47 20 0.28
20 60.89 66 10 0.09 11 32 50 20 0.32
21 63.91 69 11 0.11 11 32 53 20 0.36
22 66.93 72 11 0.11 11 32 53 20 0.37
23 69.95 75 11 0.11 11 32 53 25 0.38
24 72.97 78 11 0.14 11 32 55 25 0.43
25 76.00 81 11 0.16 11 32 55 25 0.44
26 79.02 84 11 0.16 11 32 55 25 0.45
27 82.05 87 11 0.17 11 32 55 25 0.46
28 85.07 90 11 0.18 11 32 55 25 0.48
29 88.10 93 11 0.20 11 32 60 25 0.49
30 91.12 96 11 0.23 11 32 60 25 0.51
31 94.15 99 11 0.24 11 32 60 25 0.52
32 97.18 102 12 0.27 11 32 60 25 0.54
33 100.20 105 12 0.28 11 32 60 25 0.56
34 103.23 109 12 0.29 11 32 60 25 0.57
35 106.26 112 12 0.30 11 32 60 25 0.59
36 109.29 115 12 0.32 11 32 60 30 0.61
37 112.31 118 12 0.37 11 32 60 30 0.77
38 115.34 121 12 0.41 11 32 63 30 0.82
39 118.37 124 12 0.42 11 32 63 30 0.83
40 121.40 127 12 0.43 11 32 63 30 0.85
41 124.43 129 12 0.45 11 40 63 30 0.85
42 127.46 133 12 0.47 15 40 63 30 0.92
43 130.48 135 12 0.47 15 40 63 30 0.92
44 133.53 138 12 0.47 15 40 63 30 0.92
45 136.55 142 12 0.50 15 40 63 30 0.95
48 145.64 151 12 0.55 15 40 63 30 1.00
50 151.69 157 12 0.59 15 40 63 35 1.05
54 163.80 169 12 0.68 15 40 63 35 1.20
60 181.99 187 12 0.87 15 40 63 35 1.30
65 197.15 203 14 1.00 15 42 68 35 1.60
70 212.29 218 14 1.18 15 42 68 35 1.70
75 227.46 233 14 1.37 15 42 68 35 1.80
80 242.62 248 15 1.37 15 42 68 35 1.80

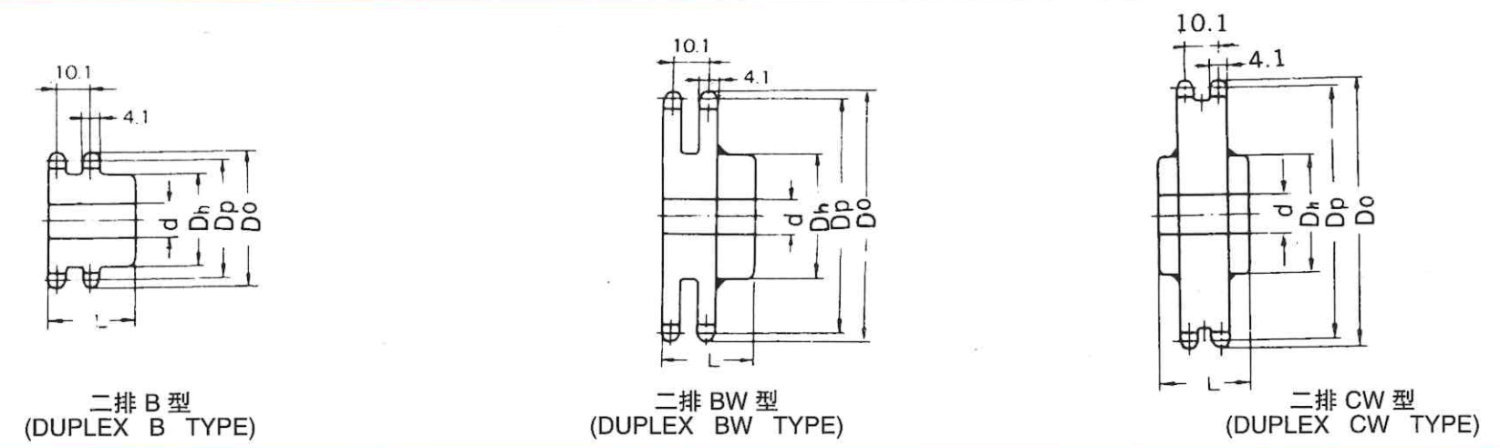

產品規格

注：
1. 表中陰影部分(即2排B型的10-40齒)的鏈輪的齒面進行高頻淬火。
2. 40齒以上的2排B型和C型鏈輪一般采用焊接結構的BW型和CW型，材質爲Q235A(SS41)。

NOTE:
1. Data in colored box (10-40 teeth of duplex B type) imply teeth hard-ening.
2. Duplex B type and C type sprocket over 40 teeth usually use BW and CW type of welding structure, with Q235A(SS41) material

齒數
NO
OF
TEETH 新B型齒數
NO
OF
TEETH 2排B型 2排BW型
孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L 最小
MIN 最大
MAX 直徑
Dh 長度
L
8 S45C 10 9 18 20 30 0.10 S45C
9 9 11 22 20 0.06 11 10 13 20 30 0.11
10 9 12 26 20 0.08 12 10 17 27 30 0.14
11 9 14 27 20 0.09 13 10 20 27 30 0.17
12 10 16 31 20 0.12 14 10 20 32 30 0.21
13 10 18 *32 20 0.124 15 10 25 35 30
14 10 16 32 20 0.12 16 10 25 48 30
15 10 19 35 20 0.16 17 10 25 41 30 0.34
16 10 20 37 20 0.19 18 10 28 44 35 0.45
17 12 24 41 20 0.22 19 10 30 47 35 0.51
18 12 24 44 20 0.25 20 12 32 50 40 0.64
19 12 28 47 20 0.28 21 12 32 50 40 0.64
20 12 30 50 20 0.32 22 12 35 55 40 0.67
21 12 32 53 20 0.36 23 12 35 60 40
22 12 32 53 20 0.37 24 15 38 60 40
23 12 32 53 20 0.38 25 15 38 60 40 0.92
24 12 32 53 22 0.43 26 15 42 65 45 0.96
25 12 32 53 22 0.44 27 15 42 65 45 1.22
26 12 32 53 22 0.45 28 15 42 65 45 1.26
27 12 32 53 22 0.46 29 15 42 65 45 1.30
28 12 32 53 22 0.48 30 15 42 65 45 1.34
29 12 32 53 22 0.49 31 15 42 65 45 1.39
30 12 32 53 22 0.51 32 15 42 65 45 1.43
31 12 32 53 22 0.52 33 15 42 65 45 1.48
32 12 32 53 22 0.54 34 15 42 65 45 1.53
33 12 32 53 22 0.56 35 15 42 65 45 1.58
34 12 32 53 22 0.57 36 15 42 65 45 1.80
35 12 32 53 22 0.59 38 15 42 65 45 2.00
36 12 32 53 22 0.61 40 15 42 65 45 2.30
37 12 42 63 25 0.77 42 19 55 83 45
38 12 42 63 25 0.82 44 19 55 83 45
39 12 42 63 25 0.83 45 19 55 83 45
40 12 42 63 25 0.85 46 19 55 83 45
41 11 42 63 25 0.85 48 19 55 83 45
42 11 42 63 25 0.92 50 19 55 83 45
43 15 42 63 25 0.92 52 19 55 83 45
44 15 42 63 25 0.92 54 19 65 93 50
45 15 42 63 25 0.95 60 19 65 93 50
48 15 42 63 25 1.00 65 19 65 93 50
50 15 42 63 25 1.05 70 19 65 93 50
54 15 42 63 25 1.20 75 19 65 93 50
60 15 42 63 25 1.30 80 19 65 93 50
65 15 45 68 25 1.60
70 15 45 68 25 1.70
75 15 45 68 25 1.80
80 15 45 68 25 1.80
