傳動鏈輪CHC-50

描述

齒數
NO
OF
TEETH 節徑
PITCH
DIA
DP 外徑
OUTSIDE
DIA

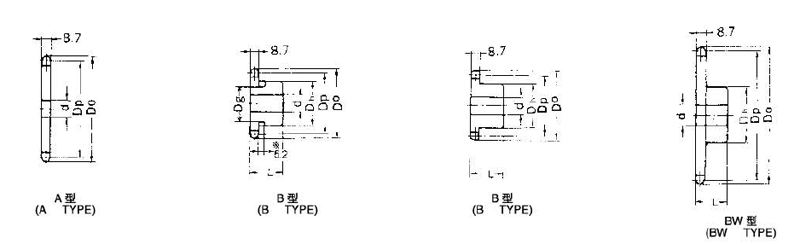

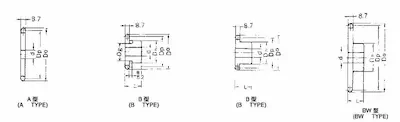

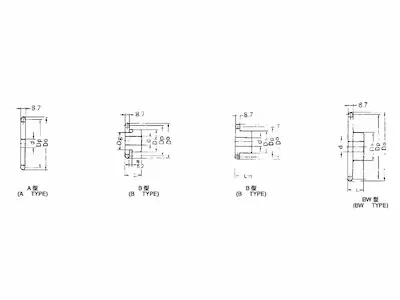

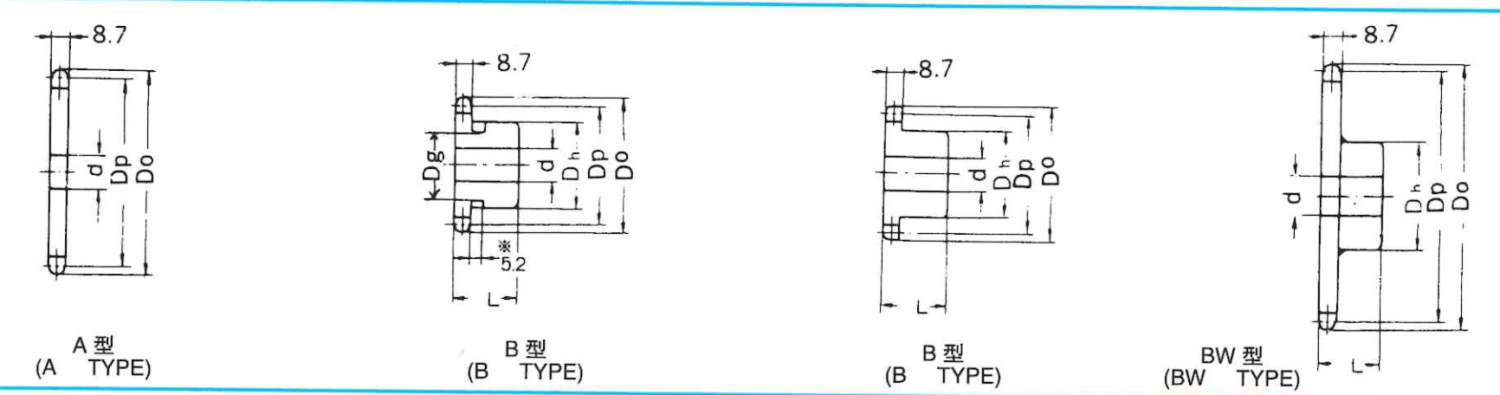

DO A型 B型 BW型
孔徑
BORE:d 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L
8 41.48 47 9 0.09 Q235A
(SS41) 9 15.9 28.6 30 0.19 S45C
9 46.41 53 10 0.10 10 19 34 30 0.20
10 51.38 58 10 0.11 10 22 40 30 0.27
11 56.35 64 10 0.15 13 24 46 30 0.33
12 61.34 69 12 0.18 13 30 51 30 0.41
13 66.34 74 13 0.18 13 30 51 30 0.46
14 71.34 79 13 0.20 13 32 52 30 0.52
15 76.35 84 13 0.26 13 36 57 30 0.62
16 81.37 89 13 0.30 13 40 62 35 0.72
17 86.39 94 13 0.35 13 42 67 35 0.83
18 91.42 100 13 0.40 13 48 72 35 1.00
19 96.45 105 13 0.44 13 48 73 35 1.10
20 101.48 110 14 0.50 14 48 73 35 1.20
21 106.51 115 14 0.54 14 48 73 35 1.20
22 111.55 120 16 0.59 16 48 73 35 1.30
23 116.58 125 16 0.65 16 48 73 35 1.30
24 121.62 130 16 0.70 16 48 73 35 1.45
25 126.66 135 16 0.80 16 48 73 35 1.50
26 131.70 140 16 0.85 16 48 73 35 1.50
27 136.74 145 16 0.90 16 48 73 35 1.50
28 141.79 150 16 1.00 16 48 73 35 1.60
29 146.83 155 16 1.10 16 48 73 35 1.70
30 151.87 161 16 1.15 16 48 73 35 1.80
31 156.92 166 16 1.20 16 48 73 35 1.80
32 161.96 171 16 1.26 16 48 73 35 1.90
33 167.01 176 16 1.35 16 48 73 40 2.00
34 172.05 181 16 1.45 16 48 73 40 2.10
35 177.10 186 16 1.55 16 48 73 40 2.20
36 182.14 191 19 1.67 19 52 83 40 2.70
37 187.19 196 19 1.80 19 52 83 40 2.80
38 192.24 201 19 1.85 19 52 83 40 2.90
39 197.29 206 19 2.00 19 52 83 40 3.00
40 202.33 211 19 2.05 19 52 83 40 3.10
41 207.38 216 19 2.12 19 52 83 40 3.20
42 212.43 221 19 2.30 19 52 83 40 3.30
43 217.48 226 19 2.43 19 52 83 40 3.40
44 222.53 231 19 2.60 19 52 83 40 3.50
45 227.58 237 19 2.60 19 52 83 40 3.60
46 232.63 242 19 2.70 19 52 83 40 4.00
48 242.73 252 19 3.00 19 52 83 40 4.00
50 252.83 262 19 3.30 19 52 83 40 4.20
54 273.02 282 19 3.90 19 52 83 45 4.80 Q235A
或
35#
(SS41
or
S45C)
60 303.33 312 19 4.80 19 52 83 45 5.60
65 328.58 338 19 5.80 19 60 93 45 6.90
70 353.84 363 20 6.35 20 60 93 45 7.70
75 379.10 388 20 7.00 20 60 93 45 8.60
80 404.36 414 20 8.46 20 60 93 45 10.10
85 429.62 439 20 9.00 20 63 93 45 11.60
90 454.80 461 20 9.50 20 63 93 45 13.10

齒數
NO
OF

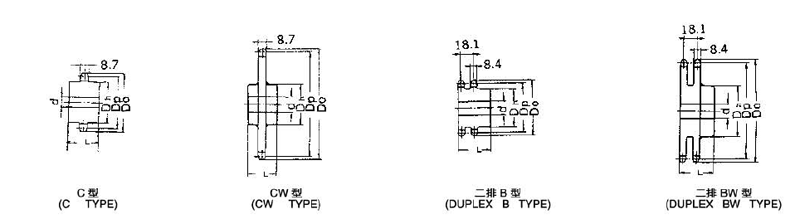

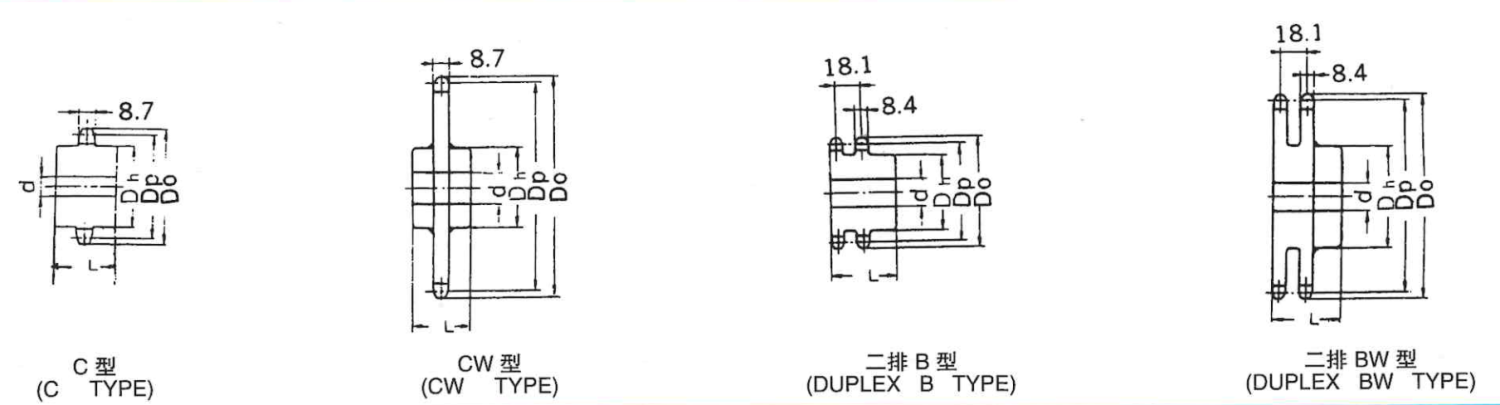

TEETH 新B型 C型 CW型
孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L 最小
MIN 最大
MAX 直徑
Dh 長度
L
8 S45C S45C
9 10 19 34 25 0.21 10 17 20 28
10 10 22 40 25 0.27 10 20 33 40
11 13 24 46 25 0.36 10 23 38 40
12 13 32 51 25 0.44 10 26 43 40
13 13 32 51 25 0.45 10 29 48 40
14 13 32 52 25 0.47 13 32 53 40
15 13 35 57 25 0.59 13 35 58 40
16 13 39 62 25 0.69 13 38 63 40
17 13 45 67 25 0.81 13 41 68 40
18 13 47 72 28 1.04 13 44 73 40
19 13 48 73 28 1.10 15 47 78 40
20 14 48 73 28 1.15 15 48 80 40
21 14 48 73 28 1.19 15 51 85 40
22 16 48 73 28 1.24 15 54 90 40
23 16 48 73 28 1.30 15 57 95 40
24 16 48 73 28 1.35 15 60 100 40
25 16 48 73 28 1.45 15 60 100 40
26 16 48 73 28 1.50 15 60 100 40
27 16 48 73 28 1.55 15 60 100 40
28 16 48 73 28 1.65 17 60 100 40
29 16 48 73 28 1.75 17 60 100 40
30 16 48 73 28 1.80 17 66 110 40
31 16 48 73 28 1.85 17 66 110 40
32 16 48 73 28 1.91 17 72 120 40
33 16 48 73 28 2.00 17 72 120 40
34 16 48 73 28 2.10 17 72 120 40
35 16 48 73 28 2.20 17 72 120 40
36 19 55 83 35 2.81 19 50 88 50 3.62 CW型
Q235A
(CW TYPE
SS41)
37 19 55 83 35 2.94 - - - - -
38 19 55 83 35 2.99 19 50 88 50 3.80
39 19 55 83 35 3.14 - - - - -
40 19 55 83 35 3.44 19 50 88 50 4.00
41 19 55 83 35 3.55 - - - - -
42 19 55 83 35 3.70 19 50 88 50 4.25
45 19 55 83 35 3.74 19 50 88 50 4.55
46 19 55 83 35 3.84 - - - - -
48 19 55 83 35 3.14 19 50 88 50 4.95
50 19 55 83 35 4.44 19 50 88 50 5.25
54 19 55 83 35 5.04 SS41 19 55 93 60 6.70
60 19 55 83 35 5.94 19 55 93 60 7.50
65 19 63 93 40 7.40 19 55 93 60 8.50
70 20 63 93 40 7.95 20 55 93 60 9.05
75 20 63 93 40 8.60 20 55 93 60 9.70
80 20 63 93 40 10.0 20 60 98 60 11.46
85 20 63 93 40 10.6 20 60 98 60
90 20 63 93 40 11.1 20 60 98 60

齒數
NO
OF
TEETH 2排B型 2排BW型 2排B型 2排新B型
孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL 孔徑
BORE:d 輪殼
HUB 概略
重量
APPROX
WT(KG) 材質
MATERIAL
最小
MIN 最大
MAX 直徑
Dh 長度
L 最小
MIN 最大
MAX 直徑
Dh 長度
L
9 S45C S45C
10 14 22 35 45 0.38 14 22 35 40 0.40
11 14 24 40 45 0.50 14 34 40 40 0.50
12 14 26 42 45 0.60 14 26 42 40 0.60
13 14 30 49 45 0.73 14 30 49 40 0.70
14 14 32 54 45 0.87 14 32 54 40 0.85
15 14 35 59 45 1.00 14 35 59 40 1.00
16 14 38 64 50 1.30 14 42 64 45 1.30
17 14 40 68 50 1.50 14 45 68 45 1.50
18 14 45 74 50 1.70 14 47 74 45 1.65
19 14 48 79 50 2.00 14 50 79 45 2.00
20 18 50 84 50 2.20 18 55 84 45 2.25
21 18 54 89 50 2.50 18 55 89 45 2.45
22 18 65 94 50 2.90 18 65 94 50 3.00
23 18 65 94 50 3.30 18 65 99 50 3.10
24 18 65 94 50 3.60 18 70 105 50 3.65
25 18 65 94 50 4.00 18 70 105 50 3.85
26 18 65 94 56 4.40 18 70 105 50 3.95
27 18 65 94 56 4.80 18 70 105 50 4.05
28 18 65 94 56 4.90 18 70 110 50 4.50
29 18 65 94 56 4.95 18 70 110 50 5.70
30 18 65 94 56 5.00 18 80 120 50 5.25
31 23 65 94 56 5.20 23 80 120 50 5.19
32 23 65 94 56 5.30 23 80 120 50 5.34
33 23 65 98 56 5.40 23 80 120 50 5.45
34 23 65 98 56 5.60 23 80 120 50 5.74
35 23 65 98 56 5.80 23 80 120 50 5.89
36 23 65 98 56 5.90 23 80 120 50 6.14
38 23 65 98 56 5.90 23 80 120 50 6.49
40 23 65 98 56 6.20 23 80 120 50 6.89
42 23 65 98 56 7.10 BW型
Q235A
(BW TYPE
SS41) 23 70 108 56 7.32 SS41
45 23 65 98 56 7.30 23 70 108 56 7.82
48 23 65 98 56 8.20 23 70 108 56 8.62
50 23 65 98 56 9.00 23 70 108 56 9.22
54 23 65 98 63 9.90 23 70 108 56 10.4
60 23 65 98 63 11.70 23 70 108 56 12.2
65 23 65 98 63 13.80 23 70 108 56 14.2
70 23 65 98 63 14.60 23 70 108 56 15.3
75 23 65 108 63 20.30 23 70 108 56 16.6
80 23 65 108 63 22.22 23 70 108 56 19.5
