傳動鏈輪CHC-60

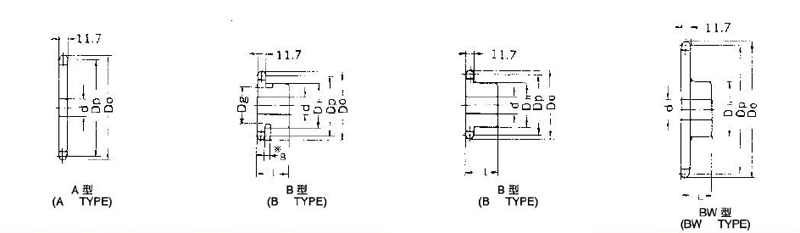

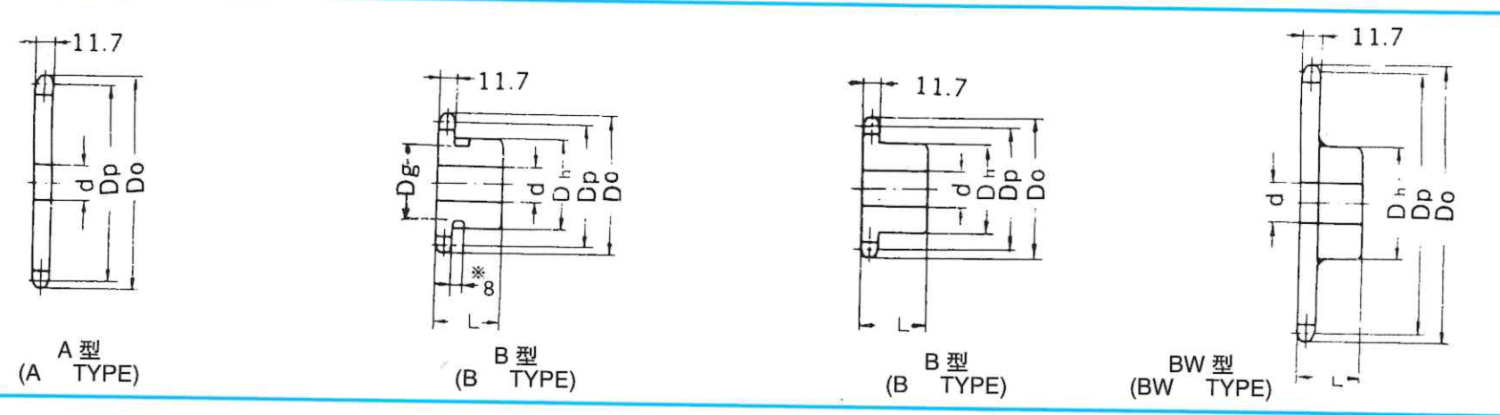

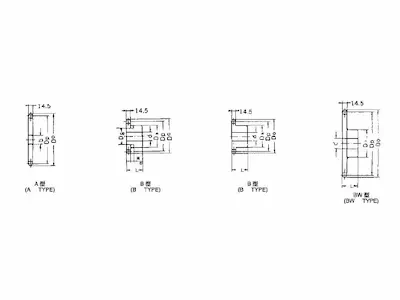

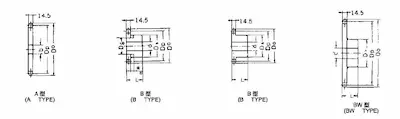

齒數 NO OF TEETH	節徑 PITCH DIA DP	外徑 OUTSIDE DIA DO	A型			B型 BW型
			孔徑 BORE:d	概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
						最小 MIN	最大 MAX	直徑 Dh	長度 L
8	49.78	57	10	0.09	Q235A (SS41)	10	15.9	37.3	31.8	0.35	S45C
9	55.70	63	10	0.10		10	24	43	35	0.40
10	61.65	70	14	0.20		14	30	49	35	0.49
11	67.62	76	14	0.26		14	32	51	35	0.60
12	73.60	83	14	0.30		14	35	51	35	0.69
13	79.60	89	14	0.37		14	38	57	35	0.81
14	85.61	95	16	0.43		16	42	62	35	0.96
15	91.62	101	16	0.51		16	45	68	40	1.10
16	97.65	107	16	0.60		16	45	73	40	1.30
17	103.67	113	16	0.68		16	50	73	40	1.40
18	109.71	119	16	0.75		16	50	73	40	2.00
19	115.74	126	16	0.88		16	50	83	40	2.10
20	121.78	132	16	0.96		16	50	83	40	2.20
21	127.82	138	16	1.10		16	50	83	40	2.30
22	133.86	144	16	1.15		16	50	83	40	2.50
23	139.90	150	16	1.20		16	50	83	40	2.50
24	145.95	156	16	1.40		16	50	83	40	2.60
25	151.99	162	16	1.51		16	50	83	40	2.70
26	158.04	168	16	1.65		16	50	83	45	2.90
27	164.09	174	16	1.70		16	50	83	45	3.00
28	170.14	180	16	1.90		16	50	83	45	3.10
29	176.20	187	16	2.05		16	50	83	45	3.20
30	182.25	193	20	2.25		20	50	83	45	3.40
31	188.30	199	20	2.40		20	50	83	45	3.55
32	194.35	205	20	2.55		20	50	83	45	3.70
33	200.41	211	20	2.70		20	50	83	45	3.85
34	206.46	217	20	2.90		20	50	83	45	4.00
35	212.52	223	20	3.12		20	50	83	45	4.20
36	218.57	229	20	3.21		20	50	83	45	4.40
37	224.63	235	20	3.45		20	50	83	45	4.60
38	230.69	241	20	3.56		20	50	83	45	4.80
39	236.74	247	20	3.83		20	50	83	45	4.95
40	242.80	253	20	4.05		20	50	83	45	5.10
41	248.36	260	20	4.22		20	63	93	45	5.50
42	254.92	266	20	4.37		20	60	93	45	6.00
45	273.09	284	20	5.08		20	60	93	45	6.70
48	291.27	302	20	5.75		20	60	93	45	7.40
50	303.39	314	20	6.25		20	60	93	45	7.90
54	327.63	338	20	7.25		20	60	93	55	8.90	Q235A 或 35# (SS41 or S45C)
60	363.99	375	20	9.00		20	60	93	55	10.60
65	394.30	405	20	10.60		20	65	107	55	12.80
70	424.61	436	20	12.20		20	65	107	55	14.40
75	454.92	466	20	13.00		20	65	107	55	16.30
80	485.23	496	20	14.00		20	65	107	55	17.30
85	515.54	527	20	15.90		20	65	107	55	22.00
90	545.85	557	20	18.30		20	65	107	55	24.00

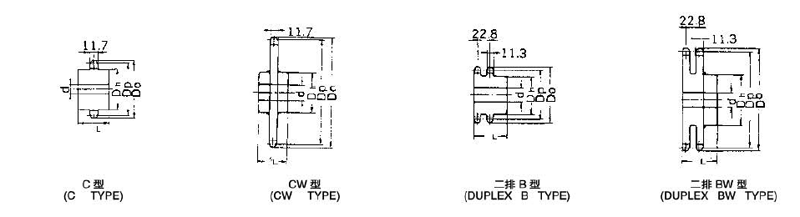

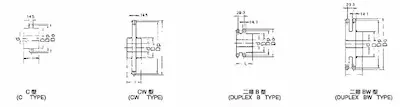

齒數 NO OF TEETH	新B型						C型 CW型
	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
	最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
8						S45C	-	-	-	-	-	S45C
9	10	24	43	32	0.40		12	20	33	45
10	14	30	49	32	0.49		12	24	40	45
11	14	32	51	32	0.59		15	28	46	45
12	14	32	51	32	0.63		15	31	52	45
13	14	35	57	32	0.78		15	35	58	45
14	16	39	62	32	0.87		15	38	64	45
15	16	45	68	32	1.05		17	42	70	45
16	16	48	73	32	1.23		17	46	76	45
17	16	48	73	32	1.31		17	49	82	45
18	16	55	83	40	1.91		17	53	88	45
19	16	55	83	40	2.04		17	54	90	45
20	16	55	83	40	2.12		20	60	100	45
21	16	55	83	40	2.26		20	60	100	45
22	16	55	83	40	2.30		20	66	110	45
23	16	55	83	40	2.36		20	66	110	45
24	16	55	83	40	2.56		20	69	115	45
25	16	55	83	40	2.62		20	69	115	45
26	16	55	83	40	2.81		20	72	120	45
27	16	55	83	40	2.86		20	72	120	45
28	16	55	83	40	3.06		20	75	125	45
29	16	55	83	40	3.21		20	75	125	45
30	20	55	83	40	3.37		20	50	83	55	4.12
31	20	55	83	40	3.52		20	50	83	55	4.64
32	20	55	83	40	3.67		20	50	83	55	4.69
33	20	55	83	40	3.82		20	50	83	55	4.75
34	20	55	83	40	4.02		20	50	83	55	4.94
35	20	55	83	40	4.22		20	50	83	55	5.05
36	20	55	83	40	4.23		20	50	83	55	5.44	CW型 Q235A (CW TYPE SS41)
37	20	55	83	40	4.57		-	-	-	-	-
38	20	55	83	40	4.68		20	50	83	55	5.85
39	20	55	83	40	4.95		-	-	-	-	-
40	20	55	83	40	5.17		20	50	83	55	6.22
41	20	63	93	45	5.92		-	-	-	-	-
42	20	63	93	45	6.06		20	50	83	60	6.90
45	20	63	93	45	6.77		20	60	93	60	7.61
48	20	63	93	45	7.44		20	60	93	60	8.28
50	20	63	93	45	7.94		20	60	93	60	8.78
54	20	63	93	45	8.94	SS41	20	60	93	60	9.82
60	20	63	93	45	10.7		20	60	93	60	11.80
65	20	70	107	45	12.8		20	65	108	70	13.40
70	20	70	107	45	14.4		20	65	108	70	16.60
75	20	70	107	45	15.2		20	65	108	70	19.60
80	20	70	107	45	16.2		20	65	108	70	21.50
85	20	70	107	45	17.1		20	65	108	70
90	20	70	107	45	20.5		20	65	108	70

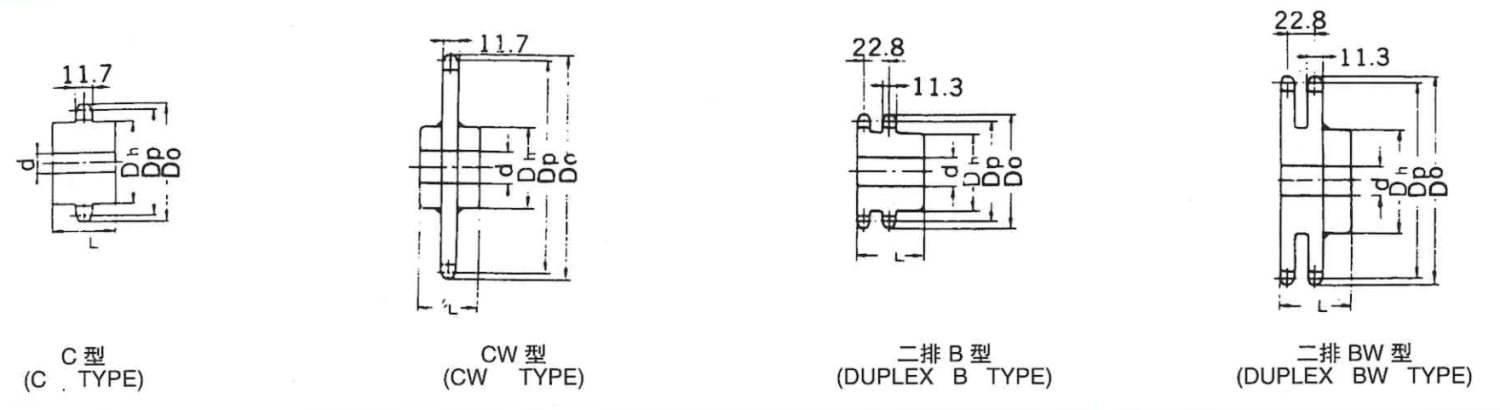

齒數 NO OF TEETH	2排B型  2排BW型						2排新B型
	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
	最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
9						S45C						S45C
10	16	24	39	55	0.70		16	24	39	50	0.65
11	16	26	44	55	0.80		16	26	44	50	0.85
12	16	30	50	55	1.10		16	30	50	50	1.00
13	18	35	60	55	1.30		18	38	60	50	1.25
14	18	40	66	55	1.70		18	43	66	56	1.65
15	18	45	72	55	2.00		18	47	72	56	2.00
16	18	48	78	60	2.40		18	50	78	56	2.35
17	18	50	82	60	2.80		18	50	82	56	2.60
18	18	55	90	60	3.10		18	55	90	56	3.05
19	18	65	94	60	3.60		18	65	94	56	3.50
20	23	65	100	60	4.10		23	65	100	56	3.77
21	23	65	100	60	4.25		23	65	100	56	4.07
22	23	65	100	60	4.40		23	65	100	56	4.17
23	23	65	100	60	4.60		23	65	100	56	4.27
24	23	65	100	60	4.80		23	80	120	56	5.57
25	23	65	100	65	5.00		23	80	120	56	5.76
26	23	70	107	65	5.30		23	80	120	56	6.07
27	23	70	107	65	5.50		23	80	120	56	6.17
28	23	70	107	65	4.25		23	80	120	56	6.57
29	23	70	107	65	4.40		23	80	120	56	6.87
30	23	70	107	65	6.50		28	85	130	56	7.47
31	28	70	107	65	6.80		28	85	130	56	7.98
32	28	70	107	65	7.00		28	85	130	56	8.23
33	28	70	107	65	7.40		28	85	130	56	8.58
34	28	70	107	65	7.60		28	85	130	56	8.98
35	28	70	107	65	7.80		28	85	130	56	9.43
36	28	70	107	65	8.00	BW型 Q235A (BW TYPE SS41)	28	80	118	56	8.98	SS41
38	28	70	107	65	9.20		28	80	118	56	9.48
40	28	70	107	65	9.70		28	80	118	56	10.6
42	28	70	107	65	11.00		28	80	118	56	12.3
45	28	70	107	65	12.80		28	80	118	71	13.9
48	28	70	107	65	14.00		28	80	118	71	15.4
50	28	70	107	70	16.00		28	80	118	71	16.3
54	28	70	107	70	18.00		28	80	118	71	18.3
60	28	70	107	70	21.50		28	80	118	71	21.8
65	28	70	107	70	26.00		28	80	118	71	26.0
70	28	70	107	70	29.00		28	80	118	71	28.2
75	28	85	128	70	40.50		28	80	118	71	29.8
80	28	85	128	70	47.00		28	80	118	71	31.9
