摩托車鏈條

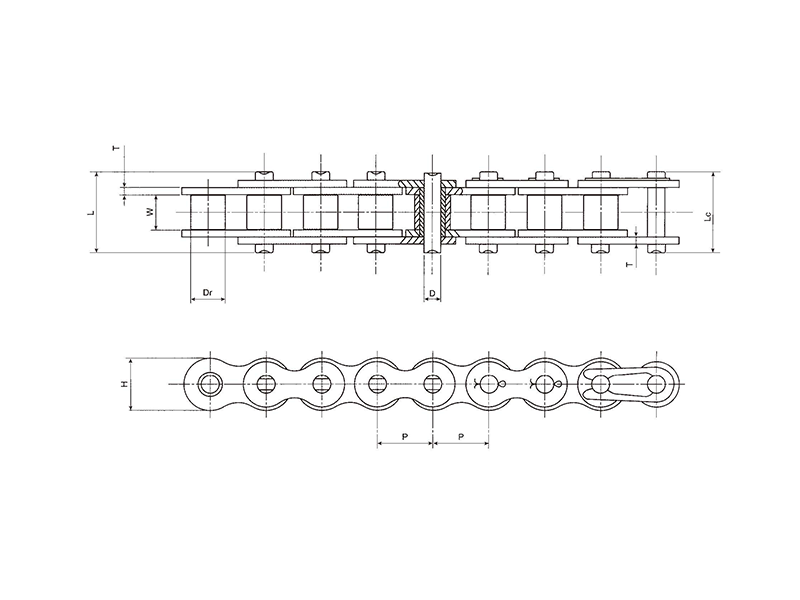

規格A
鏈號
Chain
No. 節距
pitch 滚子
直徑
Roller
Diameter 内節
内寬
Width
betwee
ninner plates 銷軸
直徑
pin
Diameter 鏈板
厚度
plate
Thickness 内鏈板
高度
Inner plate
Depth 銷軸
長度
pin
Length 極限拉
伸載荷Ultimate
Tensile
strength 每米
重量
weight
per
meter P Dr
max W
min D
max T H
max L
max Lc
max kN
min kg/m mm mm mm mm mm mm mm mm 420 12.7 7.77 6.25 3.96 1.5 12.07 14.7 16.1 17 0.56 428 12.7 8.51 7.75 4.45 1.5 11.81 16.5 18.05 17.8 0.68 428H 12.7 8.51 7.75 4.45 1.8 11.81 18.7 20.2 23 0.8 520 15.875 10.16 6.25 5.09 2.03 15.09 18 19.5 28 0.9 520H 15.875 10.16 6.25 5.09 2.42 15.09 19.5 21 28 1.12 530 15.875 10.16 9.4 5.09 2.03 15.09 21.8 22.9 28 1.05 415H 12.7 7.77 4.78 3.96 1.5 11.9 13.2 14.5 14.2 0.55
| 鏈號 Chain No. | 節距 pitch | 滚子 直徑 Roller Diameter | 内節 内寬 Width betwee ninner plates | 銷軸 直徑 pin Diameter | 鏈板 厚度 plate Thickness | 内鏈板 高度 Inner plate Depth | 銷軸 長度 pin Length | 極限拉 伸載荷Ultimate Tensile strength | 每米 重量 weight per meter | |
| P | Dr max | W min | D max | T | H max | L max | Lc max | kN min | kg/m | |
| mm | mm | mm | mm | mm | mm | mm | mm | |||
| 420 | 12.7 | 7.77 | 6.25 | 3.96 | 1.5 | 12.07 | 14.7 | 16.1 | 17 | 0.56 |
| 428 | 12.7 | 8.51 | 7.75 | 4.45 | 1.5 | 11.81 | 16.5 | 18.05 | 17.8 | 0.68 |
| 428H | 12.7 | 8.51 | 7.75 | 4.45 | 1.8 | 11.81 | 18.7 | 20.2 | 23 | 0.8 |
| 520 | 15.875 | 10.16 | 6.25 | 5.09 | 2.03 | 15.09 | 18 | 19.5 | 28 | 0.9 |
| 520H | 15.875 | 10.16 | 6.25 | 5.09 | 2.42 | 15.09 | 19.5 | 21 | 28 | 1.12 |
| 530 | 15.875 | 10.16 | 9.4 | 5.09 | 2.03 | 15.09 | 21.8 | 22.9 | 28 | 1.05 |
| 415H | 12.7 | 7.77 | 4.78 | 3.96 | 1.5 | 11.9 | 13.2 | 14.5 | 14.2 | 0.55 |

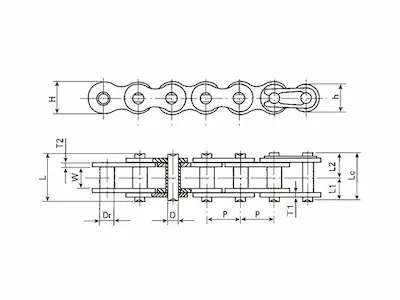

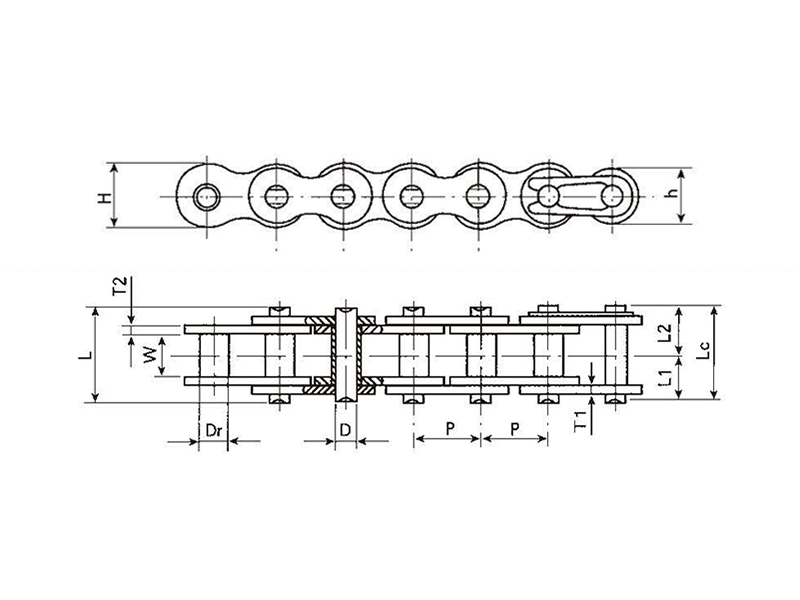

規格B
鎚號
Chain
No. 節距
pitch 套筒
直徑
Bush
Diameter 内節
内寛
Width
Between
Inner plates 銷子
直徑
Pin
Diameter 鏈板
厚度Plate
Thickness 内鍵板
高度
Inner Plate
Depth 銷軸
長度
Pin
Length 平均拉
伸載荷Average
Tensile
Strength 抗拉
載荷
Tensile
Strength
min 每米
重量
weight
per
meter P Dr
max W
min D
max T1
max T2
max H
max L
max Lc
max KN KN kg/m mm mm mm mm mm mm mm mm mm 1-25 6.35 3.3 3.1 2.31 0.8 0.8 6.02 9.1 9.35 4.3 3.5 0.15 25H 6.35 3.3 3.1 2.31 1 1 6.02 9.9 10.15 5.6 4.5 0.17 219H 7.774 4.59 4.68 3 1 1.2 7.5 12 12.25 6.9 6.6 0.27 270H 8.5 5 4.75 3.3 1.4 1.8 8.6 13.3 13.55 11.5 9.8 0.35 35-1 9.525 5.08 4.68 3.58 1.3 1.8 9.05 13.2 13.45 9 7.9 0.31 06BT-1 9.525 6.35 5.72 3.28 1.3 1.1 8.26 12.6 12.85 - 9 0.44 06BT-2 9.525 6.35 5.72 3.28 1.3 1.1 8.26 23 23.25 10.24 16.9 0.85
.png)
.png)
| 鎚號 Chain No. | 節距 pitch | 套筒 直徑 Bush Diameter | 内節 内寛 Width Between Inner plates | 銷子 直徑 Pin Diameter | 鏈板 厚度Plate Thickness | 内鍵板 高度 Inner Plate Depth | 銷軸 長度 Pin Length | 平均拉 伸載荷Average Tensile Strength | 抗拉 載荷 Tensile Strength min | 每米 重量 weight per meter | ||
| P | Dr max | W min | D max | T1 max | T2 max | H max | L max | Lc max | KN | KN | kg/m | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||
| 1-25 | 6.35 | 3.3 | 3.1 | 2.31 | 0.8 | 0.8 | 6.02 | 9.1 | 9.35 | 4.3 | 3.5 | 0.15 |
| 25H | 6.35 | 3.3 | 3.1 | 2.31 | 1 | 1 | 6.02 | 9.9 | 10.15 | 5.6 | 4.5 | 0.17 |
| 219H | 7.774 | 4.59 | 4.68 | 3 | 1 | 1.2 | 7.5 | 12 | 12.25 | 6.9 | 6.6 | 0.27 |
| 270H | 8.5 | 5 | 4.75 | 3.3 | 1.4 | 1.8 | 8.6 | 13.3 | 13.55 | 11.5 | 9.8 | 0.35 |
| 35-1 | 9.525 | 5.08 | 4.68 | 3.58 | 1.3 | 1.8 | 9.05 | 13.2 | 13.45 | 9 | 7.9 | 0.31 |
| 06BT-1 | 9.525 | 6.35 | 5.72 | 3.28 | 1.3 | 1.1 | 8.26 | 12.6 | 12.85 | - | 9 | 0.44 |
| 06BT-2 | 9.525 | 6.35 | 5.72 | 3.28 | 1.3 | 1.1 | 8.26 | 23 | 23.25 | 10.24 | 16.9 | 0.85 |
規格C
鏈號
Chain
No. 節距
pitch 鍵寬
Chain
Width 銷軸
直徑
Pin
Diameter 銷軸
長度
Pin
Length 空到尖
齒距離
Distance
from hole
centre tooth 鏈板
厚度
Plate
Thickness 極限拉
伸載荷
Ultimate
Tensile
Strength 平均拉
伸載荷
Average
Tensile
Strength 疲勞
强度Fatige P bi d2
max L hi T/t Q
min Qo amx mm mm mm mm mm mm kn kn kgf 2023LW 404LW 6.35 3.15 2.5 6.3 3.9 0.8 5 5.5 100 2034LW 409LW 6.35 5.2 2.5 8.4 3.9 0.8 7.6 8.2 150 2045LW 412LW 6.35 7.2 2.5 10.6 3.9 0.8 9 10.5 210 2023LN 404LN 6.35 3.15 2.5 6.3 3.9 0.8 5.2 5.5 115 2034LN 409LN 6.35 5.2 2.5 8.4 3.9 0.8 7.6 8.2 170 2045LN 412LN 6.35 7.2 2.5 10.6 3.9 0.8 9 9.5 240

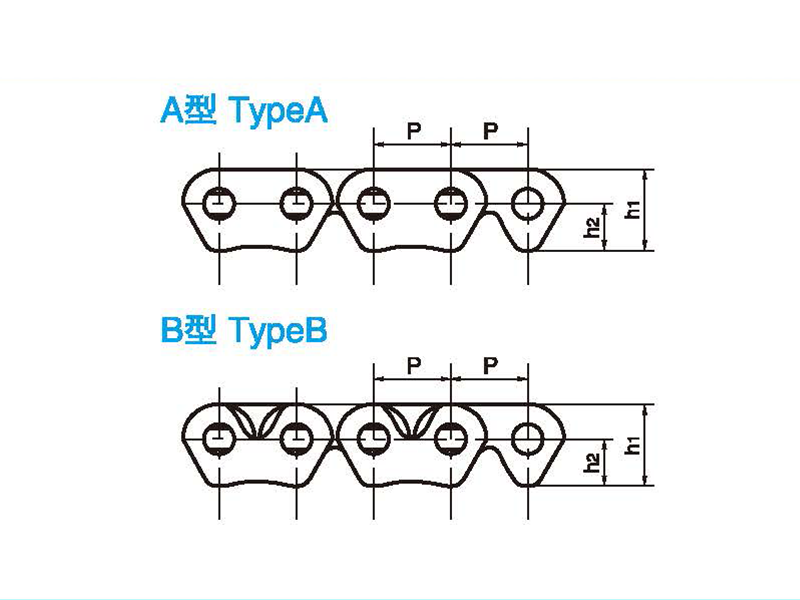

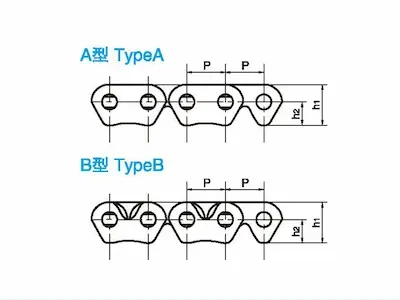

LN：蝴蝶型
LW：直板型
可根據用户需要生産鍍銅、鍍鋅、鍍鎳、鍍路鏈條
Copper-platedx zinc-platedx nickle-plated and chrome-plated chain available
.png)
.png)
| 鏈號 Chain No. | 節距 pitch | 鍵寬 Chain Width | 銷軸 直徑 Pin Diameter | 銷軸 長度 Pin Length | 空到尖 齒距離 Distance from hole centre tooth | 鏈板 厚度 Plate Thickness | 極限拉 伸載荷 Ultimate Tensile Strength | 平均拉 伸載荷 Average Tensile Strength | 疲勞 强度Fatige | |
| P | bi | d2 max | L | hi | T/t | Q min | Qo | amx | ||
| mm | mm | mm | mm | mm | mm | kn | kn | kgf | ||
| 2023LW | 404LW | 6.35 | 3.15 | 2.5 | 6.3 | 3.9 | 0.8 | 5 | 5.5 | 100 |
| 2034LW | 409LW | 6.35 | 5.2 | 2.5 | 8.4 | 3.9 | 0.8 | 7.6 | 8.2 | 150 |
| 2045LW | 412LW | 6.35 | 7.2 | 2.5 | 10.6 | 3.9 | 0.8 | 9 | 10.5 | 210 |
| 2023LN | 404LN | 6.35 | 3.15 | 2.5 | 6.3 | 3.9 | 0.8 | 5.2 | 5.5 | 115 |
| 2034LN | 409LN | 6.35 | 5.2 | 2.5 | 8.4 | 3.9 | 0.8 | 7.6 | 8.2 | 170 |
| 2045LN | 412LN | 6.35 | 7.2 | 2.5 | 10.6 | 3.9 | 0.8 | 9 | 9.5 | 240 |
LN：蝴蝶型
LW：直板型
可根據用户需要生産鍍銅、鍍鋅、鍍鎳、鍍路鏈條
Copper-platedx zinc-platedx nickle-plated and chrome-plated chain available
LW：直板型
可根據用户需要生産鍍銅、鍍鋅、鍍鎳、鍍路鏈條
Copper-platedx zinc-platedx nickle-plated and chrome-plated chain available
