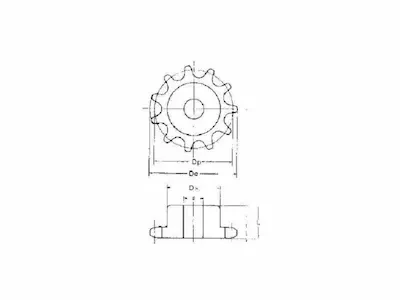

CHC雙節距滾子鏈鏈輪R型

產品規格

2042(t=7.2)  P=25.4  b1=7.85  Dr=15.88

工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
				最小	最大	徑Dh	長L
10	82.20	93	66.32	19.1	35	56	40	0.85
11	90.16	102	73.36	19.1	35	56	40	0.91
12	98.14	110	82.26	19.1	35	56	40	0.97
13	106.14	118	89.48	19.1	35	56	40	1.05
14	114.15	127	98.27	19.1	35	56	40	1.12
15	122.17	135	105.62	19.1	42	65	40	1.43
16	130.20	143	114.32	19.1	42	65	40	1.52
18	146.27	159	130.39	19.1	42	65	40	1.72
20	162.37	176	146.49	19.1	46	70	45	2.21
24	194.60	208	178.72	25	50	75	50	2.97
25	202.66	216	186.38	25	50	75	50	3.12
26	210.72	224	194.84	25	50	75	50	3.26
28	226.86	241	210.98	25	50	75	50	3.58
30	243.00	257	227.12	25	50	75	50	3.91

2052(t=8.7)  P=31.75  b1=9.40  Dr=19.05

工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
				最小	最大	徑Dh	長L
10	102.75	117	83.70	25.4	46	70	45	1.49
11	112.70	127	92.50	25.4	46	70	45	1.60
12	122.67	138	103.62	25.4	46	70	45	1.73
13	132.67	148	112.65	25.4	46	70	45	1.86
14	142.68	158	123.63	25.4	46	70	45	2.01
15	152.71	168	132.82	25.4	46	70	45	2.17
16	162.74	179	143.69	25.4	46	70	45	2.24
18	182.84	199	163.79	25.4	46	70	45	2.71
20	202.96	220	183.91	25.4	50	75	50	3.45
24	243.25	260	224.20	25	57	85	60	5.23
25	253.32	270	233.78	25	57	85	60	5.50
26	263.40	281	244.35	25	57	85	60	5.78
28	283.57	301	264.52	25	57	85	60	6.37
30	303.75	321	284.70	25	57	85	60	7.00

2062(t=11.7)  P=38.10  b1=12.57  Dr=22.23

工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
				最小	最大	徑Dh	長L
10	123.30	140	101.07	25.4	52	80	45	2.23
11	135.24	153	111.66	25.4	52	80	45	2.45
12	147.21	165	124.98	25.4	52	80	45	2.70
13	159.20	177	135.81	25.4	52	80	45	2.97
14	171.22	190	148.99	25	57	85	50	3.25
15	183.25	202	160.02	25	57	85	50	3.94
16	195.29	214	173.06	25	57	85	55	4.27
18	219.41	239	197.18	25	57	85	55	5.19
20	243.55	263	221.32	25	57	85	55	6.00
24	291.90	312	269.67	25	57	85	55	7.87
25	303.99	324	281.16	25	57	85	55	8.39
26	316.09	337	293.86	25	57	85	55	8.93
28	340.29	361	318.06	25	63	95	65	11.1
30	364.50	385	342.27	25	63	95	65	12.3

2082(t=14.6)  P=31.75  b1=15.75  Dr=28.58

工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
				最小	最大	徑Dh	長L
10	164.39	187	135.81	25	63	95	65	4.90
11	180.31	204	149.90	25	63	95	65	5.48
12	196.28	220	167.70	25	63	95	65	6.02
13	212.27	237	182.14	25	63	95	65	6.61
14	228.30	253	199.72	25	63	95	65	7.25
15	244.33	269	214.42	25	63	95	65	7.93
16	260.39	286	231.81	25	63	95	65	8.66
18	292.55	319	263.97	25	72	105	75	11.5
20	324.74	351	296.16	25	72	105	75	13.3
24	389.19	416	360.61	25	72	105	75	17.5
25	405.32	433	375.94	25	72	105	75	18.6
26	421.25	449	392.87	25	72	105	75	19.8
28	453.72	481	425.14	25	78	115	78	23.9
30	485.99	514	457.41	25	78	115	78	26.7
