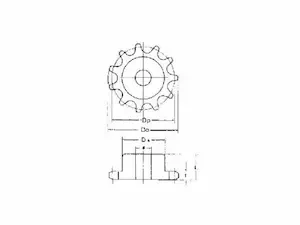

CHC雙節距滾子鏈鏈輪S型

產品規格

2042(t=7.2)  P=25.4  b1=7.85  Dr=15.88

齒數	工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
					最小	最大	徑Dh	長L
15	7 1/2	62.45	67	54.16
17	8 1/2	70.31	76	62.06
18	9	74.26	80	66.31
19	9 1/2	78.23	84	70.01	12.7	30	50	30	0.59
20	10	82.20	88	74.25	12.7	35	56	40	0.90
21	10 1/2	86.17	92	77.98	12.7	35	56	40	0.93
22	11	90.16	96	82.21	12.7	35	56	40	0.96
23	11 1/2	94.15	100	85.98	12.7	35	56	40	0.99
24	12	98.14	104	90.19	12.7	35	56	40	1.02
25	12 1/2	102.14	108	93.98	12.7	35	56	40	1.06
26	13	106.14	112	98.19	12.7	35	56	40	1.10
27	13 1/2	110.14	116	102.00	12.7	35	56	40	1.13
28	14	114.15	120	106.20	12.7	35	56	40	1.17
29	14 1/2	118.16	124	110.03	12.7	35	56	40	1.21

2050(t=8.7)  P=31.75  b1=9.40  Dr=10.16

齒數	工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
					最小	最大	徑Dh	長L
15	7 1/2	78.06	84	67.47
17	8 1/2	87.89	94	77.36
18	9	92.83	100	82.67
19	9 1/2	97.78	105	87.29	12.7	42	65	40	1.29
20	10	102.75	110	92.59	19.1	46	70	45
21	10 1/2	107.72	115	97.26	19.1	46	70	45
22	11	112.70	120	102.54	19.1	46	70	45
23	11 1/2	117.68	125	107.25	19.1	46	70	45
24	12	122.67	130	112.51	19.1	46	70	45
25	12 1/2	127.67	135	117.26	19.1	46	70	45
26	13	132.67	140	122.51	19.1	46	70	45
27	13 1/2	137.67	145	127.28	19.1	46	70	45
28	14	142.68	150	132.58	19.1	46	70	45
29	14 1/2	147.69	155	137.32	19.1	46	70	45

2060(t=11.7)  P=38.10  b1=12.57  Dr=11.91

齒數	工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
					最小	最大	徑Dh	長L
15	7 1/2	93.67	101	81.25
17	8 1/2	105.47	113	93.11
18	9	111.40	119	99.49
19	9 1/2	117.34	126	105.03	19.1	46	70	40	1.76
20	10	123.30	132	111.39	19.1	52	80	45	2.31
21	10 1/2	129.26	138	116.99	19.1	52	80	45	2.42
22	11	135.24	144	123.33	19.1	52	80	45	2.53
23	11 1/2	141.22	150	128.98	19.1	52	80	45	2.65
24	12	147.21	156	135.30	19.1	52	80	45	2.78
25	12 1/2	153.20	162	140.99	19.1	52	80	45	2.91
26	13	159.20	168	147.29	19.1	52	80	45	3.04
27	13 1/2	165.21	174	153.02	19.1	52	80	45	3.18
28	14	171.22	181	159.31	19.1	52	80	45	3.50
29	14 1/2	177.23	187	165.06	19.1	52	80	45	3.65

2080(t=14.7)  P=50.80  b1=15.75  Dr=15.88

齒數	工作齒數	節徑	外徑	測量距	孔徑		輪轂		概重
					最小	最大	徑Dh	長L
15	7 1/2	124.90	135	108.33
17	8 1/2	140.62	151	124.15
18	9	148.53	159	132.65
19	9 1/2	156.45	167	140.04	25.4	60	90	50	3.77
20	10	164.39	176	148.51	25.4	60	90	60	4.46
21	10 1/2	172.34	184	155.99	25.4	60	90	60	4.70
22	11	180.31	192	164.43	25	60	92	59	5.02
23	11 1/2	188.29	200	171.97	25	60	92	59	5.28
24	12	196.28	208	180.40	25	60	92	59	5.56
25	12 1/2	204.27	216	187.99	25	60	92	59	5.85
26	13	212.27	224	196.39	25	60	92	59	6.15
27	13 1/2	220.28	233	204.03	25	60	92	59	6.46
28	14	228.30	241	212.42	25	60	92	59	6.78
29	14 1/2	236.31	249	220.09	25	60	92	59	7.12
