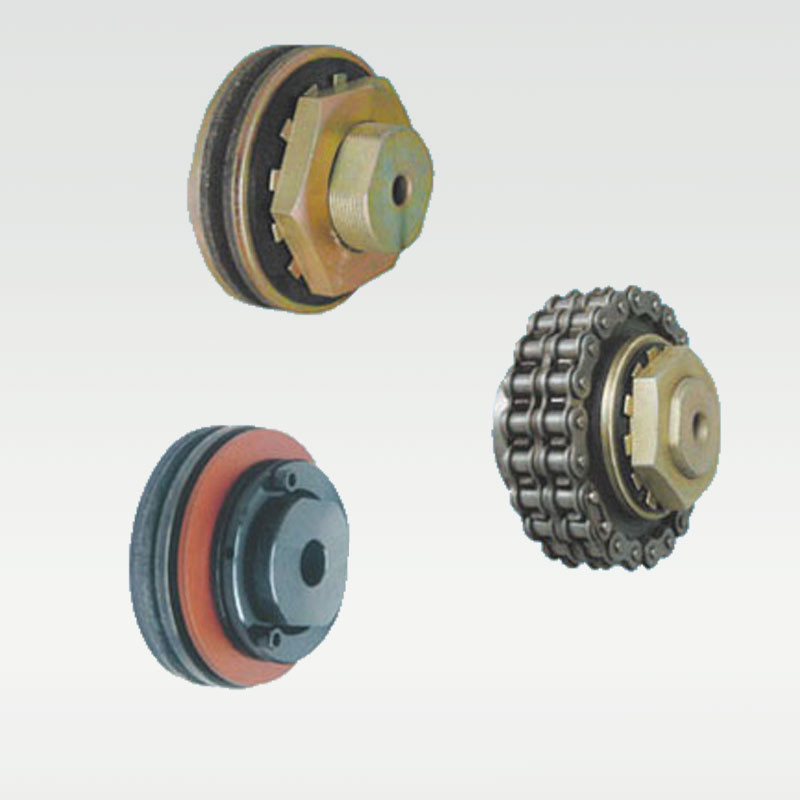

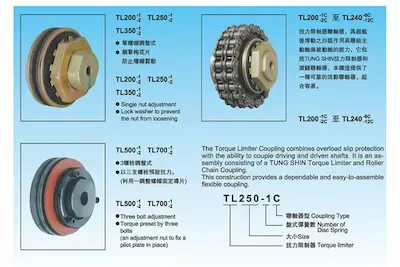

扭力限制器
產品特點
扭力限制器是一種保護裝置。在機器負載震動，超載或機械故障而致所需之扭力超過設定值時，它以滑動之方式限制傳動系統所傳動之扭力，而于超載情形消失後自動齒合，不必再行設定TUNG SHIN扭力限制器防止機械損壞，避免了昂貴的停機損失。
扭力限制器采用彈簧負荷式磨擦表面，以螺帽或螺栓調整彈簧力，預設之滑動扭力。
扭力限制器可在鏈輪、齒輪、糟輪或法蘭板作為中心構件，夾在其磨擦面中間使用之TUNG SHIN扭力限制器之額定性能實際可靠，符合最佳之彈簧負荷及表面壓力而使滑動時間更長在預設扭力時再行齒合，提供永久性的保護，本扭力限制器不似剪銷式機械一次使用就須作廢，而是可以重覆使用者。

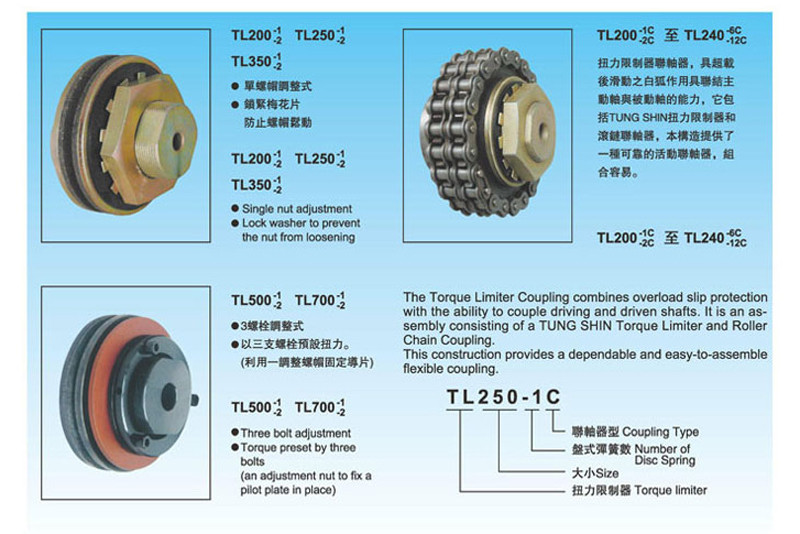

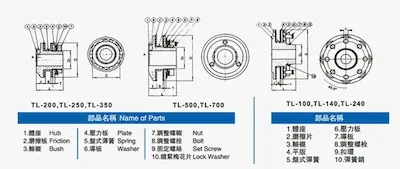

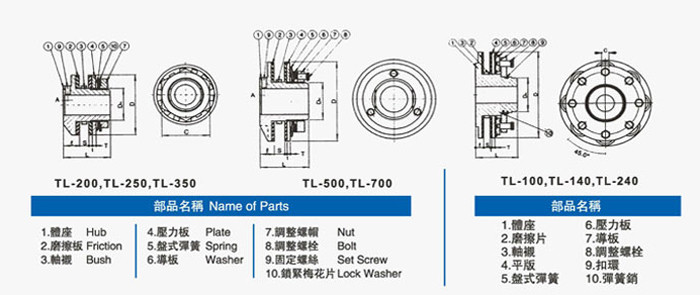

TL200至TL240型之外觀尺寸與性能
| 型式 | 扭力 範圍 | 普通 内徑 (H10) | 最大 内徑 | 軸襯 長度 | 軸襯 外徑 | 中心 構件 孔徑 | D | DH | L | ||
| TL200-1 | 0.3-1 | 7 | 14 | 3.8 | 30 | -0.024 | 30 | +0.03 | 50 | 24 | 29 |
| TL200-2 | 0.7-2 | 7 | 14 | 3.8 | -0.049 | 0 | 50 | 24 | 29 | ||
| TL250-1 | 0.7-2.8 | 10 | 55 | 4.5 | 41 | -0.010 | 41 | +0.05 | 65 | 35 | 48 |
| TL250-2 | 1.4-5.5 | 10 | 55 | 4.5 | -0.045 | 0 | 65 | 35 | 48 | ||
| TL350-1 | 2.0-7.6 | 17 | 25 | 6.5 | 49 | -0.025 | 49 | +0.05 | 89 | 42 | 62 |
| TL350-2 | 3.5-15.2 | 17 | 25 | 6.5 | -0.065 | 0 | 89 | 42 | 62 | ||
| TL500-1 | 4.8-21.4 | 20 | 42 | 6.5 | 74 | -0.05 | 74 | +0.05 | 127 | 65 | 76 |
| TL500-2 | 9-42.9 | 20 | 42 | 6.5 | -0.10 | 0 | 127 | 65 | 76 | ||
| TL700-1 | 11.8-58.1 | 30 | 64 | 9.5 | 105 | -0.075 | 105 | +0.05 | 178 | 95 | 98 |
| TL700-2 | 22.8-110.6 | 30 | 64 | 9.5 | -0.125 | 0 | 178 | 95 | 98 | ||
| TL100-16 | 40-130 | 30 | 72 | 12.5 | 135 | -0.085 | 135 | +0.07 | 254 | 100 | 115 |
| TL100-24 | 60-190 | 30 | 72 | 12.5 | -0.125 | 0 | 254 | 100 | 115 | ||
| TL140-10 | 90-272 | 40 | 100 | 15.5 19.5 23.5 | 183 | -0.07 | 183 | +0.07 | 356 | 145 | 150 |
| TL140-15 | 200-400 | 40 | 100 | -0.12 | 0 | 356 | 145 | 150 | |||
| TL240-6 | 250-500 | 50 | 130 | 15.5 19.5 23.5 | 226 | -0.07 | 226 | +0.07 | 508 | 185 | 175 |
| TL240-12 | 470-950 | 50 | 130 | -0.12 | 0 | 508 | 185 | 175 | |||
| 型式 | E | T | T | S (最大) | A | C | 調整 螺帽 | 調整 螺栓 | 固定 螺絲 | 重量 (kg) |
| TL200-1 | 6.5 | 2.6 | 2.5 | 7 | - | 38 | M24 P1.0 | - | - | 0.2 |
| TL200-2 | 6.5 | 2.6 | 2.5 | 7 | - | 38 | - | - | 0.2 | |
| TL250-1 | 16 | 4.5 | 3.2 | 9 | 4 | 50 | M35 P1.5 | - | M5 | 0.5 |
| TL250-2 | 16 | 4.5 | 3.2 | 9 | 4 | 50 | - | M5 | 0.5 | |
| TL350-1 | 19 | 4.5 | 3.2 | 16 | 6 | 63 | M42 P1.5 | - | M6 | 1.2 |
| TL350-2 | 19 | 4.5 | 3.2 | 16 | 6 | 63 | - | M6 | 1.2 | |
| TL500-1 | 22 | 5.7 | 3.2 | 16 | 7 | - | M65 P1.5 | M8 P1.0 3pcs | M8 | 3 |
| TL500-2 | 22 | 5.7 | 3.2 | 16 | 7 | - | M8 | 3 | ||
| TL700-1 | 24 | 7.7 | 3.2 | 29 | 8 | - | M95 P1.5 | M10 P1.25 3pcs | M10 | 6.7 |
| TL700-2 | 24 | 7.7 | 3.2 | 29 | 8 | - | M10 | 6.7 | ||
| TL100-16 | 23 | 15 | 4.0 | 24 | - | 19 | - | M18 P1.5 8pcs | - | 21 |
| TL100-24 | 23 | 15 | 4.0 | 24 | - | 19 | - | - | 21 | |
| TL140-10 | 31 | 13 | 4.0 | 29 | - | 27 | - | M26 P1.5 5pcs | - | 52 |
| TL140-15 | 31 | 13 | 4.0 | 29 | - | 27 | - | - | 52 | |
| TL240-6 | 36 | 15 | 4.0 | 31 | - | 36 | - | M32 P1.5 6pcs | - | 117 |
| TL240-12 | 36 | 15 | 4.0 | 31 | - | 36 | - | - | 117 |
