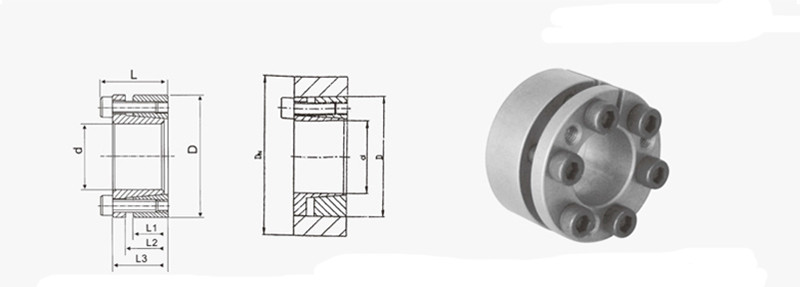

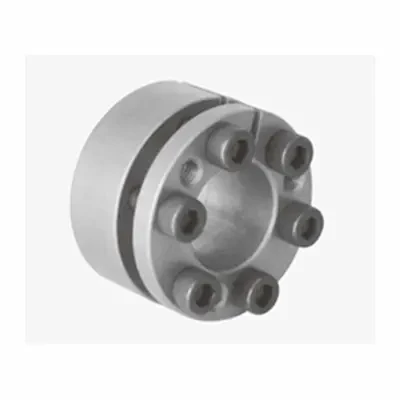

SDS普遍使用型/尺寸較短/自動校心型

尺寸						傳遞的軸向力	傳遞扭矩	接觸面壓強		DIN912-12.9級鎖緊螺釘
								軸	轂	數量	規格	鎖緊扭矩
d mm	D mm	L1 mm	L2 mm	L3 mm	L mm	Ft KN	Mt Nm	P N/mm	P1 N/mm	Qty	Size	Ts Nm
8	22	10	13	17	21	4.52	19	287	73	4	M3x12	5
9	23	10	13	17	21	4.70	20	241	66	6	M3x12	5
10	24	10	13	17	21	6.20	30	297	86	6	M3x12	5
11	25	10	13	17	21	6.28	35	281	87	6	M3x12	5
12	26	10	13	17	21	7.80	45	295	95	7	M3x12	5
13	27	10	13	17	21	7.50	48	275	93	7	M3x12	5
14	31	12.5	16	21	26	10.00	72	274	90	6	M4x16	10
15	32	12.5	16	21	26	10.30	75	248	84	6	M4x16	10
16	33	12.5	16	21	26	12.10	82	237	83	6	M4x16	10
17	34	12.5	16	21	26	12.50	103	268	97	6	M4x16	10
18	35	12.5	16	28	26	12.50	114	268	100	8	M4x16	10
19	47	17	22	28	34	29	273	262	106	5	M6x20	13
20	47	17	22	28	34	29	287	249	106	5	M6x20	13
22	47	17	22	28	34	29	316	227	106	5	M6x20	13
24	50	17	22	28	34	34	413	249	120	6	M6x20	13
25	50	17	22	28	34	34	431	239	120	6	M6x20	13
28	55	17	22	28	34	34	482	213	109	6	M6x20	13
30	55	17	22	28	34	34	517	199	109	6	M6x20	13
32	60	17	22	28	34	34	734	249	133	8	M6x20	13
35	60	17	22	28	34	46	803	227	133	8	M6x20	13
38	65	17	22	28	34	46	872	210	122	8	M6x20	13
40	65	17	22	28	34	46	918	199	122	8	M6x20	13
42	75	17	25	33	41	74	1563	261	146	7	M8x25	32
45	75	20	25	33	41	74	1674	244	146	7	M8x25	32
50	80	20	25	33	41	74	1860	219	137	7	M8x25	32
55	85	20	25	33	41	85	2340	228	148	8	M8x25	32
60	90	20	25	33	41	85	2553	209	139	8	M8x25	32
65	95	20	25	33	41	96	3110	217	149	9	M8x25	32
70	110	24	30	40	50	138	4838	243	154	8	M10x30	65
75	115	24	30	40	50	138	5184	226	148	8	M10x30	65
80	120	24	30	40	50	138	5530	212	142	8	M10x30	65
85	125	24	30	40	50	156	6610	225	153	9	M10x30	65
90	130	24	30	40	50	156	6998	212	147	9	M10x30	65
95	135	24	30	40	50	173	8208	223	157	10	M10x30	65
100	145	26	32	44	56	195	9742	221	152	8	M12x35	110
110	155	26	32	44	56	195	10716	201	143	8	M12x35	110
120	165	26	32	44	56	219	13154	207	151	9	M12x35	110
130	180	34	40	52	64	292	18996	195	141	12	M12x35	110
