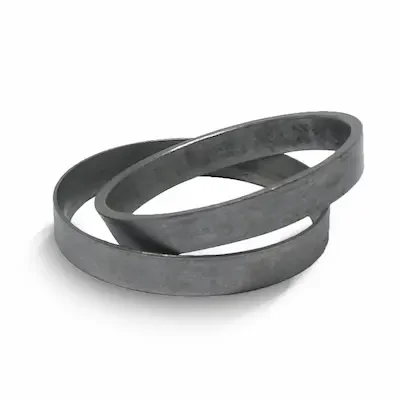

SC非自動對心型/徑向安裝尺寸小/可幾個串聯增加傳動力距

尺寸				加載的軸向壓力	傳遞的軸向力	傳遞扭矩	接觸面壓強
							軸	轂
d mm	D mm	L mm	L1 mm	Fa KN	Ft KN	Mt Nm	P N/mm	P1 N/mm
8	11	4.5	3.7	9.1	1.09	4.3	98	72
10	13	4.5	3.7	12.1	1.37	6.9	98	75
12	15	4.5	3.7	12.4	1.64	9.8	98	78
13	16	4.5	3.7	12.7	1.8	12	98	79
14	18	6.3	5.3	20.4	2.74	19.2	98	76
15	19	6.3	5.3	23.5	2.94	22.1	98	77
16	20	6.3	5.3	23.9	3.14	25.1	98	78
17	21	6.3	5.3	24.2	3.33	28.3	98	79
18	22	6.3	5.3	24.8	3.53	31.8	98	80
19	24	6.3	5.3	29.1	3.72	35.3	98	77
20	25	6.3	5.3	29.5	3.92	39.2	98	78
22	26	6.3	5.3	28.3	4.31	47.0	98	83
24	28	6.3	5.3	29.4	4.7	56.8	98	84
25	30	6.3	5.3	31.8	4.9	60.8	98	81
28	32	6.3	5.3	31.9	5.49	76.4	98	86
30	35	6.3	5.3	34.8	5.88	88.2	98	84
32	36	6.3	5.3	35.9	6.27	100	98	87
35	40	7	6	44.8	7.74	136	98	86
36	42	7	6	47.3	7.94	144	98	84
38	44	7	6	48.8	8.43	160	98	84
40	45	8	6.6	57.6	9.75	195	98	87
42	48	8	6.6	61.4	10.3	216	98	86
45	52	10	8.6	90.3	14.3	321	98	85
48	55	10	8.6	92.7	15.3	367	98	85
50	57	10	8.6	94.7	15.9	397	98	86
55	62	10	10.4	99.7	17.4	480	98	87
56	64	12	10.4	125.6	21.6	603	98	86
60	68	12	10.4	130.9	23.0	692	98	86
63	71	12	10.4	134.6	24.2	764	98	87
65	73	12	10.4	134.9	25.0	813	98	87
70	79	14	12.2	172.4	31.6	1110	98	87
71	80	14	12.2	174.0	32.0	1140	98	87
75	84	14	12.2	185.7	33.8	1260	98	87
80	91	17	15	247.1	44.1	1770	98	86
90	101	17	15	266.2	50.0	2240	98	87
100	114	21	18.7	370.8	69.6	3450	98	86
