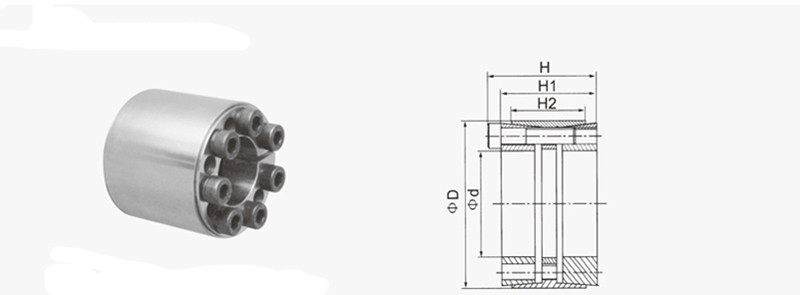

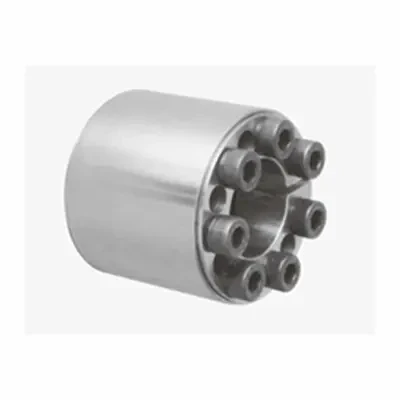

SF自動對心型/高扭力型

尺寸					傳遞的軸向力	傳遞扭矩	接觸面壓強		DIN912-12.9級鎖緊螺釘
							軸	轂	數量	規格	鎖緊扭矩
d mm	D mm	H mm	H1 mm	H2 mm	Ft KN	Mt Nm	P N/mm	P1 N/mm	Qty	Size	Ts Nm
25	55	51	45	32	64	799	314	107	6	M6x35	17
28	55	51	45	32	64	895	281	107	6	M6x35	17
30	55	51	45	32	64	959	262	107	6	M6x35	17
35	60	51	45	44	75	1306	185	83	7	M6x45	17
38	65	51	45	44	135	2567	308	121	7	M8x50	41
40	65	51	45	44	135	2702	293	121	7	M8x50	41
42	75	51	45	44	135	2837	279	121	7	M8x50	41
45	75	51	45	44	135	3040	260	121	7	M8x50	41
48	80	72	64	56	154	3707	216	102	8	M8x55	41
50	80	72	64	56	154	3861	207	102	8	M8x55	41
55	85	72	64	56	174	4779	212	108	9	M8x55	41
60	90	72	64	56	193	5793	216	113	10	M8x55	41
65	95	72	64	56	193	6276	199	107	10	M8x55	41
70	110	88	78	70	313	10951	235	120	10	M10x60	83
75	115	88	78	70	313	11733	220	115	10	M10x60	83
80	120	88	78	70	344	13768	227	121	11	M10x60	83
85	125	88	78	70	376	15959	233	127	12	M10x60	83
90	130	88	78	70	376	16898	220	122	12	M10x60	83
95	135	88	78	70	376	17837	208	117	12	M10x60	83
100	145	112	100	90	501	25029	211	113	11	M12x80	145
110	155	112	100	90	546	30039	209	115	12	M12x80	145
120	165	112	100	90	637	38226	224	127	14	M12x80	145
130	180	130	116	104	743	48270	201	117	12	M14x90	230
140	190	130	116	104	866	60654	217	129	14	M14x90	230
150	200	130	116	104	928	69628	217	132	15	M14x90	230
160	210	130	116	104	990	79220	217	134	16	M14x90	230
170	225	162	146	134	1186	100851	206	116	14	M16x120	360
180	235	162	146	134	1271	114414	208	119	15	M16x120	360
190	250	162	146	134	1356	128814	210	119	16	M16x120	360
200	260	162	146	134	1356	135594	200	115	16	M16x120	360
