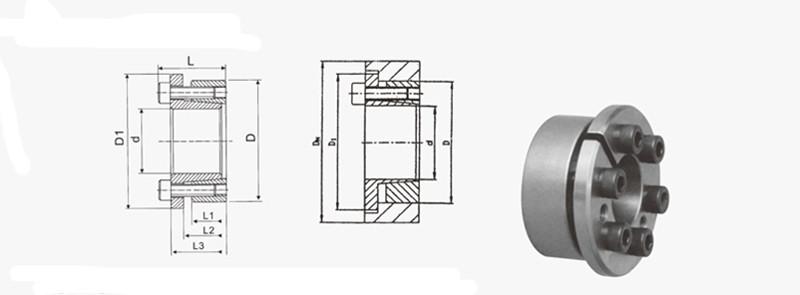

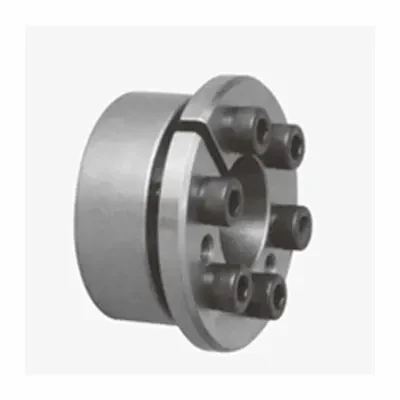

SES普遍使用型/尺寸較短/自動校心型

尺寸							傳遞的軸向力	傳遞扭矩	接觸面壓強		DIN912-12.9級鎖緊螺釘
									軸	轂	數量	規格	鎖緊扭矩
d mm	D mm	D1 mm	L1 mm	L2 mm	L3 mm	L mm	Ft KN	Mt Nm	P N/mm	P1 N/mm	Qty	Size	Ts Nm
8	22	25	10	13	17	21	4.70	17	268	68	3	M4x12	5
9	23	26	10	13	17	21	5.23	21	250	69	4	M4x12	5
10	24	27	10	13	17	21	6.20	31	312	90	4	M4x12	5
11	25	28	10	13	17	21	6.20	32	257	80	4	M4x12	5
12	26	29	10	13	17	21	7.81	45	295	95	5	M4x12	5
13	27	30	10	13	17	21	7.50	48	272	92	5	M4x12	5
14	31	34	12.5	16	21	26	8.30	71	269	88	4	M5x16	10
15	32	35	12.5	16	21	26	10.00	71	236	80	4	M5x16	10
16	33	36	12.5	16	21	26	11.10	82	239	83	4	M5x16	10
17	34	37	12.5	16	21	26	12.50	106	276	100	6	M5x16	10
18	35	38	12.5	16	28	26	12.50	109	255	95	6	M5x16	10
19	47	56	17	22	28	34	26	243	234	94	5	M6x20	17
20	47	56	17	22	28	34	26	256	222	94	5	M6x20	17
22	47	56	17	22	28	34	26	282	202	94	5	M6x20	17
24	50	59	17	22	28	34	31	368	222	106	6	M6x20	17
25	50	59	17	22	28	34	31	383	213	106	6	M6x20	17
28	55	64	17	22	28	34	31	429	190	97	6	M6x20	17
30	55	64	17	22	28	34	31	460	177	97	6	M6x20	17
32	60	69	17	22	28	34	41	655	222	118	8	M6x20	17
35	60	69	17	22	28	34	41	716	203	118	8	M6x20	17
38	65	74	17	22	28	34	41	778	187	109	8	M6x20	17
40	65	74	17	22	28	34	41	819	178	109	8	M6x20	17
42	75	84	17	25	33	41	65	1361	227	127	7	M8x25	41
45	75	84	20	25	33	41	65	1458	212	127	7	M8x25	41
50	80	89	20	25	33	41	65	1620	191	119	7	M8x25	41
55	85	91	20	25	33	41	74	2037	199	129	8	M8x25	41
60	90	99	20	25	33	41	74	2223	182	121	8	M8x25	41
65	95	104	20	25	33	41	83	2710	189	126	9	M8x25	41
70	110	119	24	30	40	50	120	4203	211	134	8	M10x30	83
75	115	124	24	30	40	50	120	4754	197	128	8	M10x30	83
80	120	129	24	30	40	50	120	4804	184	123	8	M10x30	83
85	125	134	24	30	40	50	135	5742	195	133	9	M10x30	83
90	130	139	24	30	40	50	135	6080	184	128	9	M10x30	83
95	135	144	24	30	40	50	150	7131	194	137	10	M10x30	83
100	145	154	26	32	44	56	175	8732	198	137	8	M12x35	145
110	155	164	26	32	44	56	175	9605	180	128	8	M12x35	145
120	165	174	26	32	44	56	196	11787	186	135	9	M12x35	145
130	180	189	34	40	52	64	262	17024	175	126	12	M12x35	145
