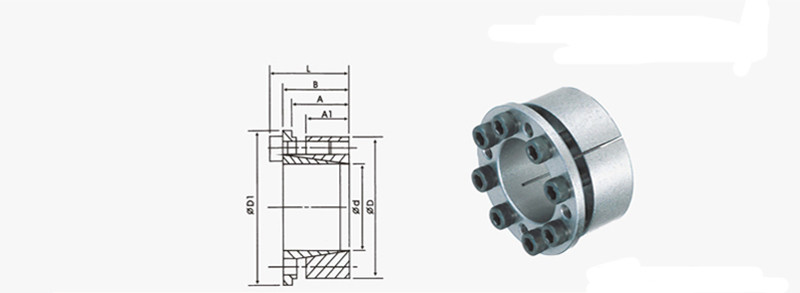

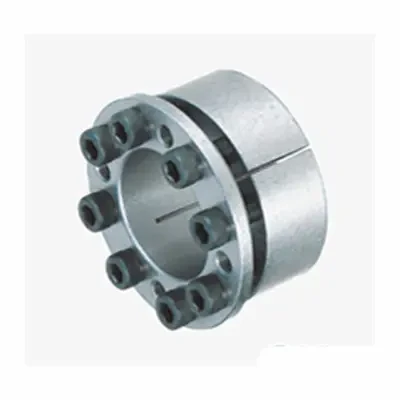

SK自動校心型

規格	d mm	D mm	D1 mm	B mm	A1 mm	L mm	M mm	Ts Nm	T Nm	F KN	P N/mm	重量 kg
08	08	21	23.5	14.5	9.5	18.5	M4	4.8	31.4	5.96	80	0.03
10	10	23	25.5	15	9.5	19	M4	4.8	31.4	5.96	80	0.04
11	11	24	26.5	16	9.5	20	M4	4.8	34.3	5.96	77	0.04
12	12	26	28.5	18	10.5	22	M4	4.8	50.3	7.94	95	0.05
14	14	28	30.5	18	10.5	22	M4	4.8	73.3	9.90	92	0.06
15	15	29	31.5	19	11.5	23	M4	4.8	94.1	11.9	107	0.07
16	16	30	32.5	20	12	23.6	M4	4.8	101	11.9	103	0.07
17	17	31	33.5	20	12.5	24	M4	4.8	107	11.9	100	0.07
18	18	32	34.5	20	12.5	24	M4	4.8	113	11.9	97	0.08
19	19	33	35.5	20	12.5	24	M4	4.8	120	11.9	94	0.08
20	20	38	42	24	15.5	29	M5	9.8	206	11.9	107	0.14
22	22	40	44	24	15.5	29	M5	9.8	226	19.4	101	0.15
24	24	42	46	25	16.5	30	M5	9.8	329	25.9	128	0.16
25	25	43	47	26	17.5	31	M5	9.8	343	25.9	125	0.17
28	28	46	50	26.5	17.5	31.5	M5	9.8	432	29.2	117	0.21
30	30	48	52	26.5	17.5	31.5	M5	9.8	515	32.4	124	0.22
32	32	50	54	27.5	18.5	32.5	M5	9.8	549	32.4	120	0.23
35	35	57	62	30	19.5	36	M6	16.7	678	36.6	106	0.36
38	38	60	65	30.5	20	36.5	M6	16.7	921	45.6	125	0.39
40	40	62	67	31	20.5	37	M6	16.7	969	45.8	122	0.40
42	42	62	69	31	20.5	37	M6	16.7	1010	45.8	118	0.42
45	45	67	72	31.5	21	37.5	M6	16.7	1090	45.8	113	0.44
48	48	70	75	32	21	38	M6	16.7	1390	54.9	129	0.46
50	50	72	77	32.5	21.5	38.5	M6	16.7	1700	64.1	146	0.50
55	55	77	82	32.5	21.5	38.5	M6	16.7	1860	64.1	137	0.55
60	60	82	87	33.5	22	39.5	M6	16.7	2180	68.6	137	0.59
65	65	87	92	33.5	22	39.5	M6	16.7	2360	68.6	129	0.63
70	70	97	102	36	24	44	M8	40.2	3750	101	148	0.99
75	75	102	107	36	24	44	M8	40.2	4030	118	141	1.00
80	80	107	112	37	25	45	M8	40.2	5010	118	157	1.10
85	85	112	117	37	25	45	M8	40.2	5320	187	150	1.20
