鏈條聯軸器

產品特點

• 具有可撓性

• 外徑小，但具有大傳動能力。

• 由于全部由金屬制成，故不受任何環境影響。

• 安裝拆卸簡單，容易保養。

• 備有現貨，可隨時供應。

產品規格

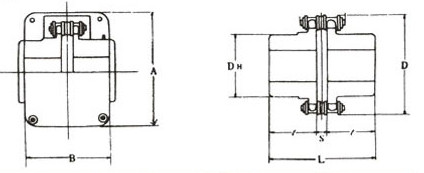

型號 SIZE	標準孔徑		D	DH	L	I	S	重量	外殼
	MIN	MAX							A	B	重量 (KG)
CHC 3812	9.5	16	45	25	64.9	30	4.9	0.3	61	57	0.1
CHC 4012	11	22	61	35	79.4	36	7.4	0.8	75	75	0.2
CHC 4016	15	30	77	50	79.4	36	7.4	1.4	92	75	0.3
CHC 5016	15	38	96	60	99.7	45	9.7	2.6	111	85	0.6
CHC 5018	19	45	106	70	99.7	45	9.7	3.5	122	85	0.8
CHC 6018	22	55	127	85	119.5	54	11.5	6.0	142	106	1.2
CHC 6022	25	75	151	110	119.5	54	11.5	9.5	167	106	1.6
CHC 8018	30	78	169	115	149.2	67	15.2	14	186	130	2.5
CHC 8022	35	95	202	140	146.2	67	15.2	20	220	130	2.7
CHC 10020	38	110	232	160	200.8	91	18.8	34	248	144	3.0
CHC 12018	48	120	254	170	260.8	119	22.8	50	309	185	7.2
CHC 12022	58	150	302	210	260.8	119	22.8	65	357	185	9.0
CHC 16018	68	160	341	220	360.1	165	30.1	122	402	240	9.6
CHC 16022	78	200	405	280	360.1	165	30.1	185	466	240	16.3
CHC 20018	88	205	424	295	519.6	541	37.6	288	490	270	19.0
CHC 20022	98	260	505	375	519.6	241	37.6	334	570	270	25.0
